       Вчера удалось завершить процесс устранения последствий урагана 7 июля. Телескоп в полузагнутом состоянии оставил для участия в Команде EM5HQ в Чемпионате ИАРУ. На нем было много НЧ антенн и пришлось рискнуть . Больше урагана не было и он выстоял и вполне себя оправдал …

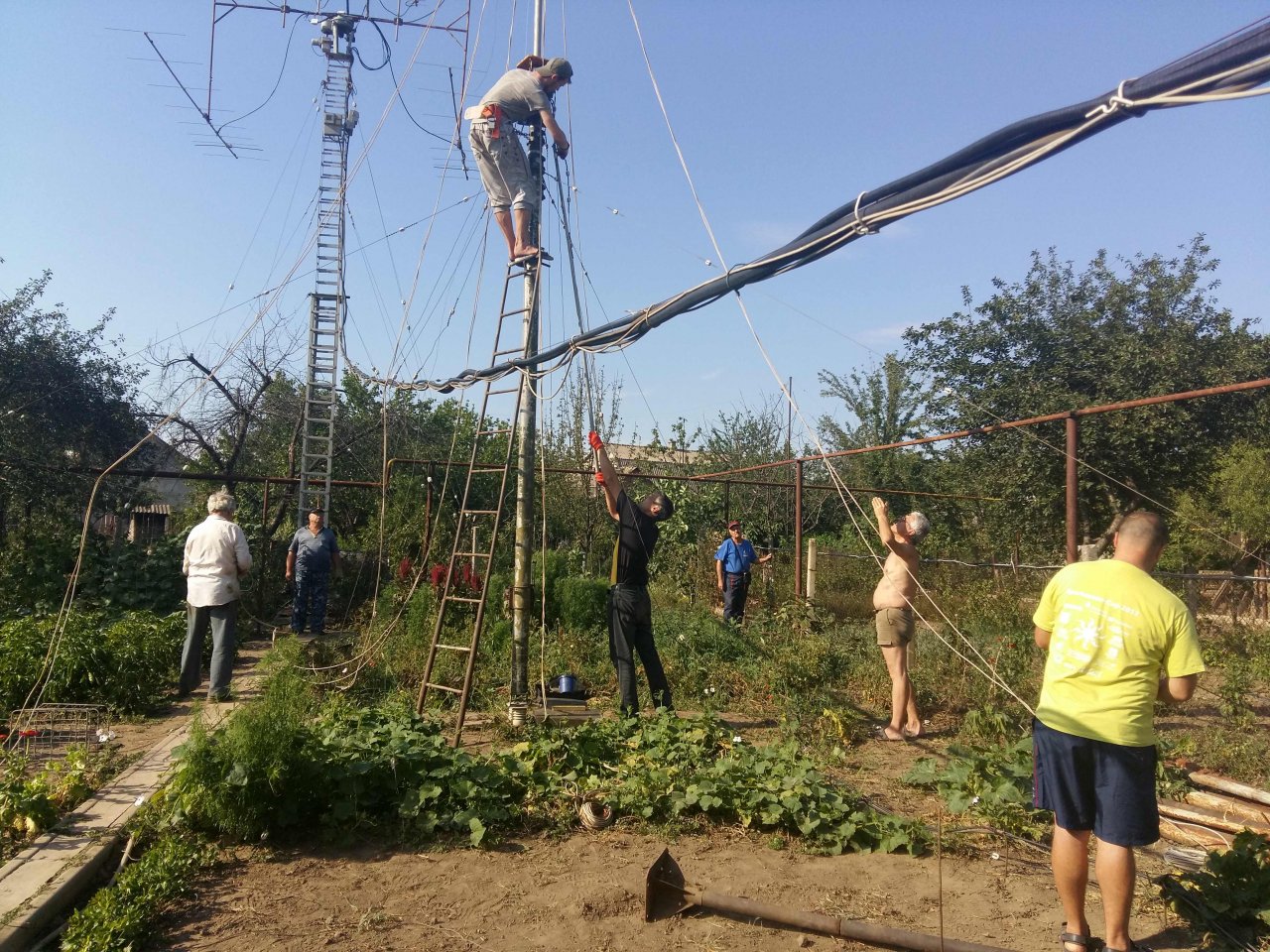

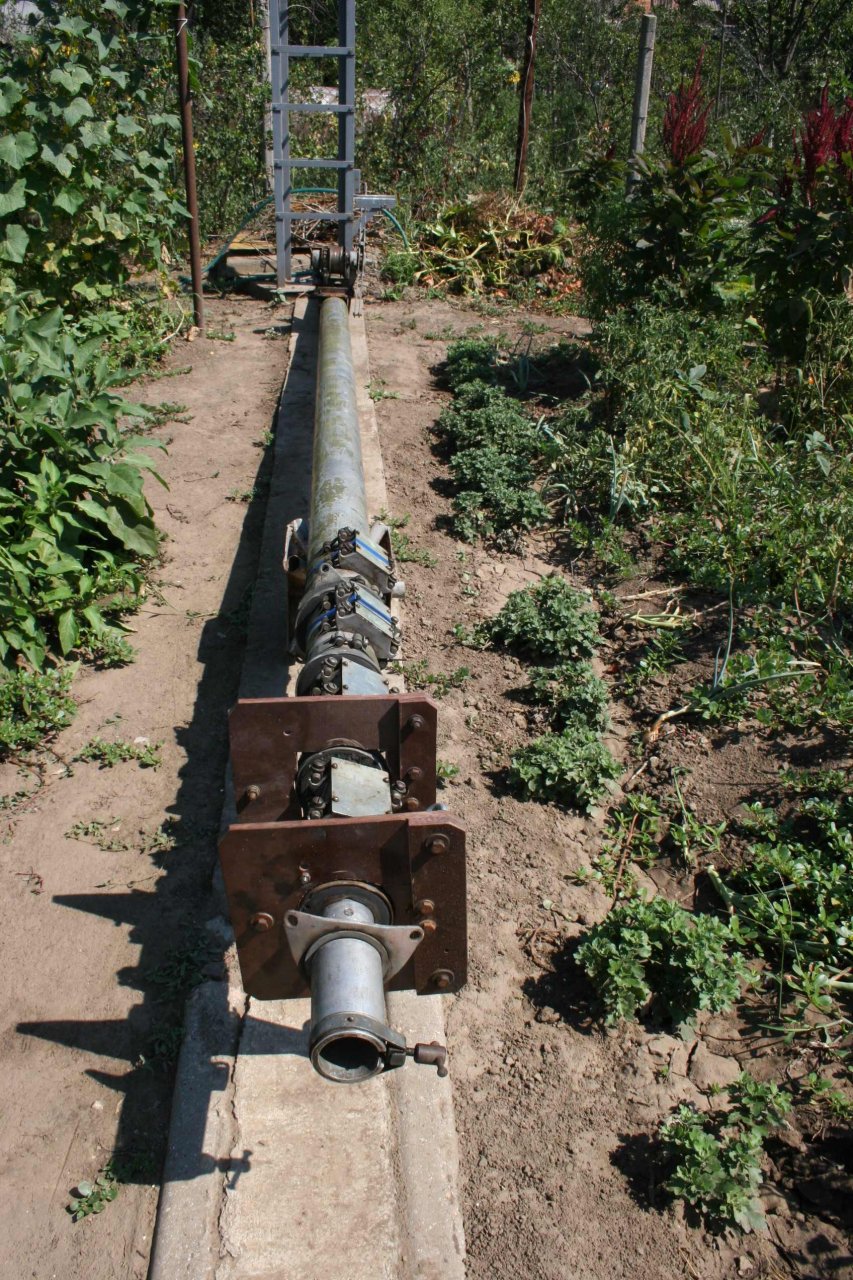

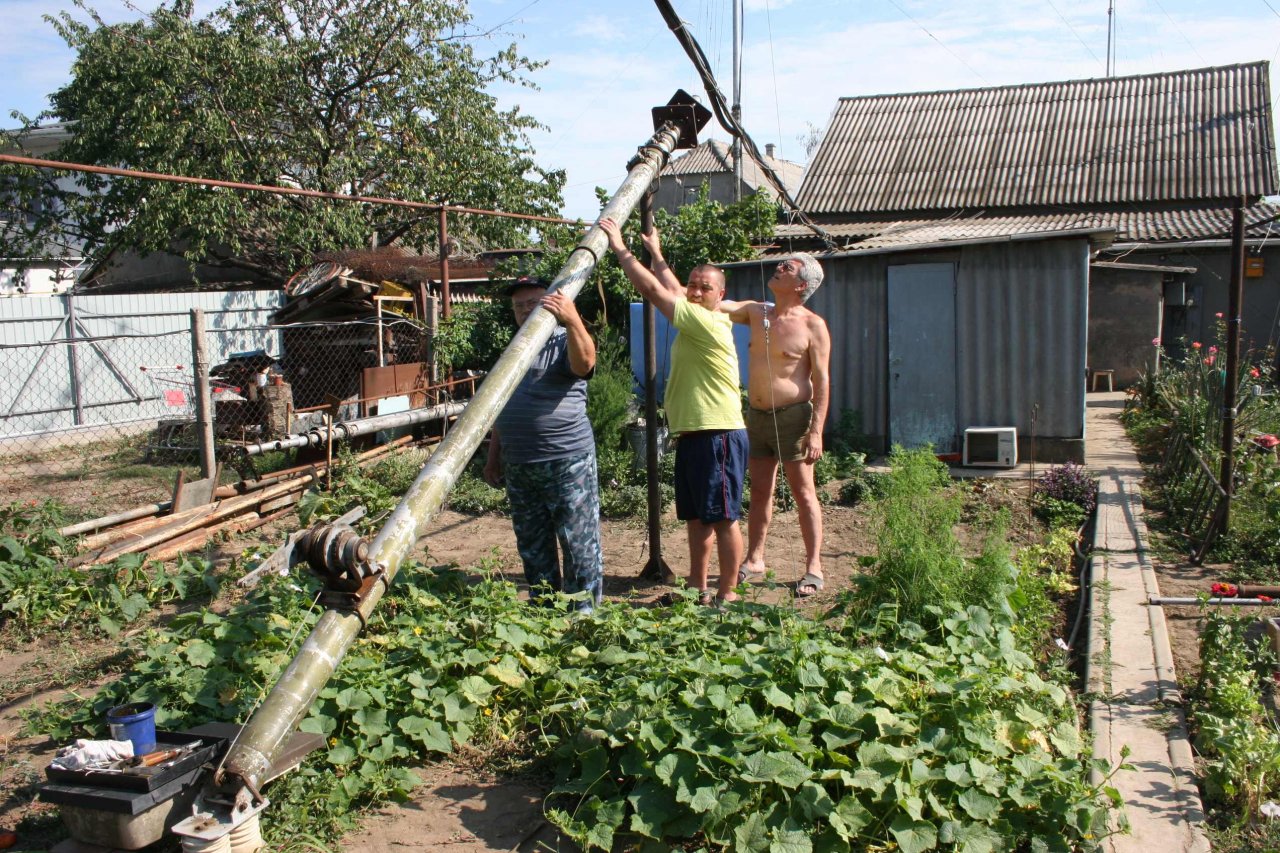

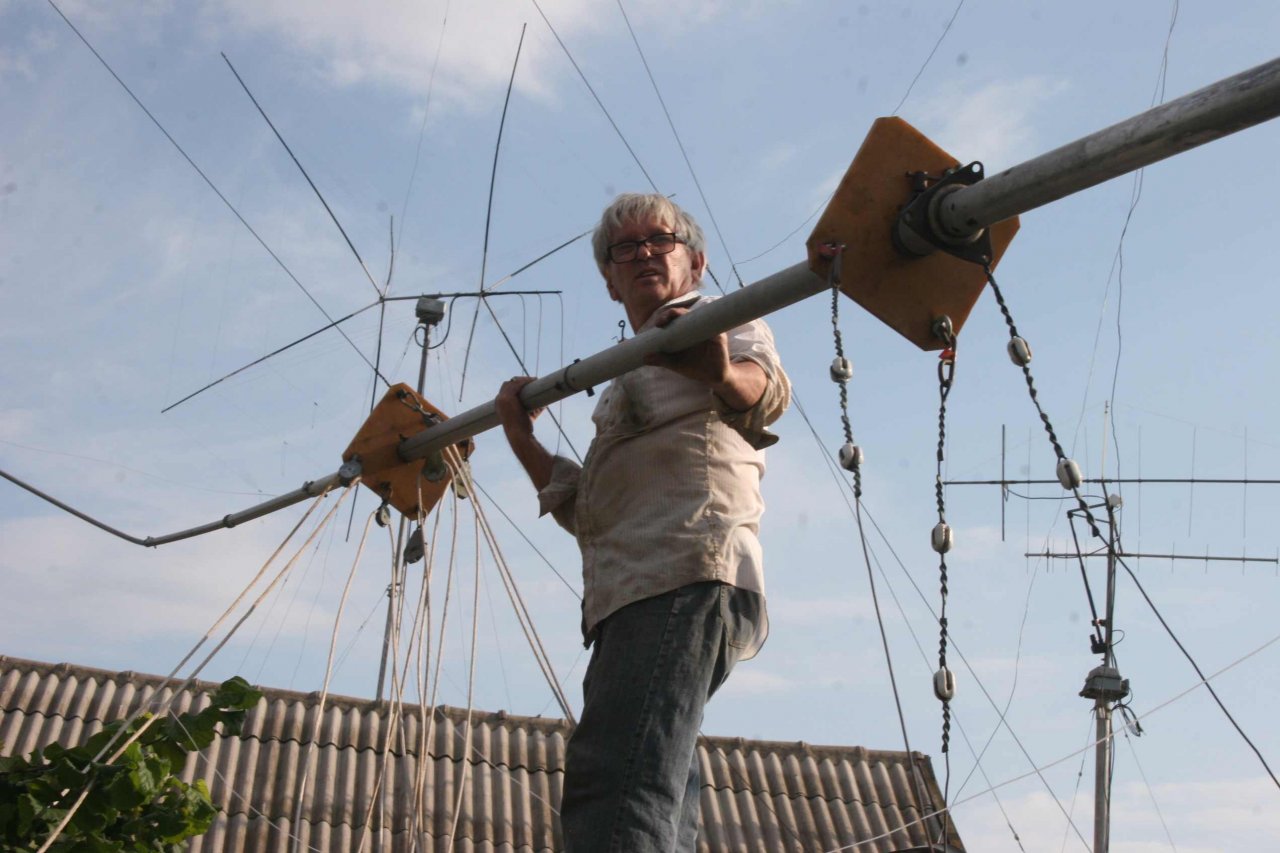

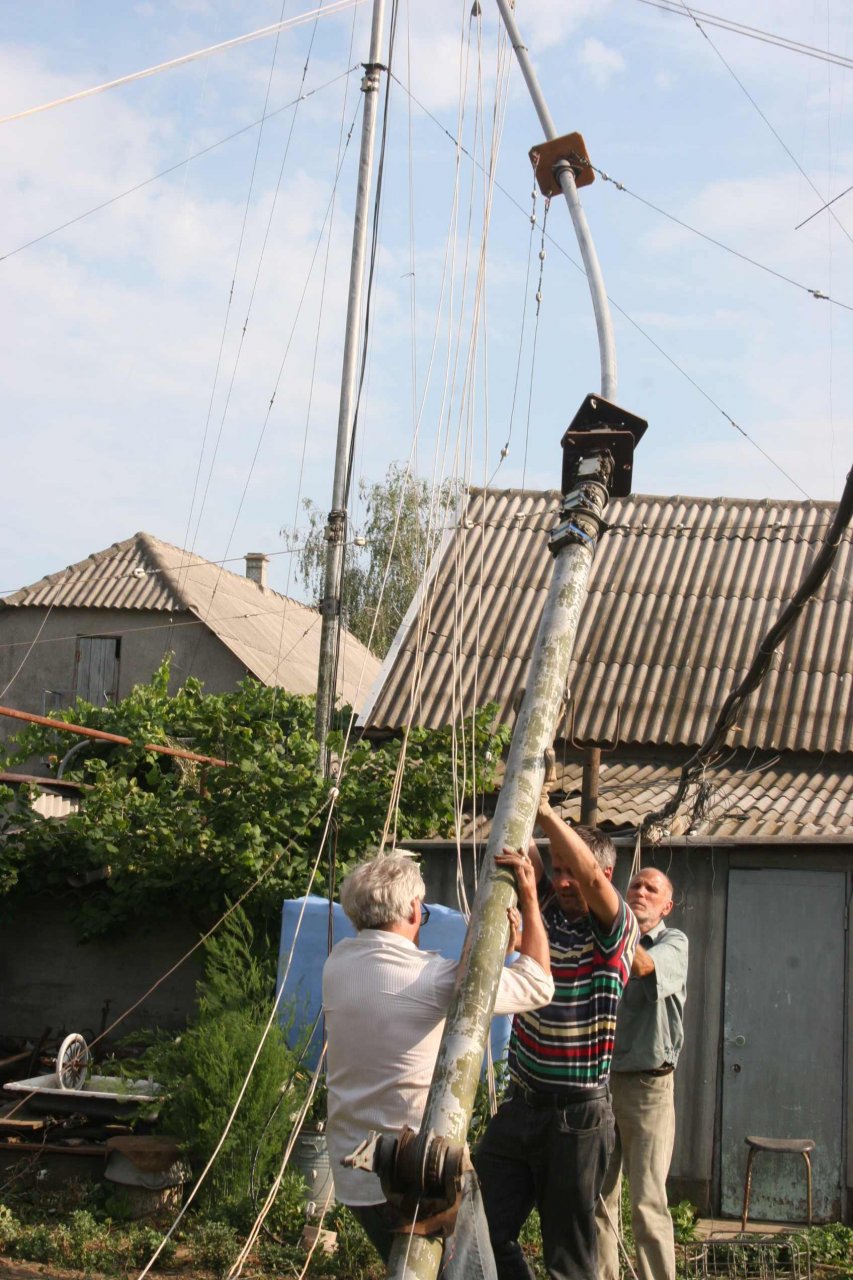

 Но – поскольку верхушка была сильно загнута – складывать телескоп пришлось снизу. Для этого заранее предусмотрел возможность разблокировки роликов через проделанные щели в районе узлов блочов. Работы по опусканию телескопа 28 м было много и главное – было при этом сохранить урожай в огороде… А после - восстановить загнутую верхнюю секцию - диметром 60 мм. Для этого ушло 2 литра бензина спаленного в паяльной лампе. Лампой долго прогревали вместе с Александром UR5FAX загнутую верхушку и с помощью стальных  труб диаметром 76 мм и струбцины  выгибали ее на верстаке...

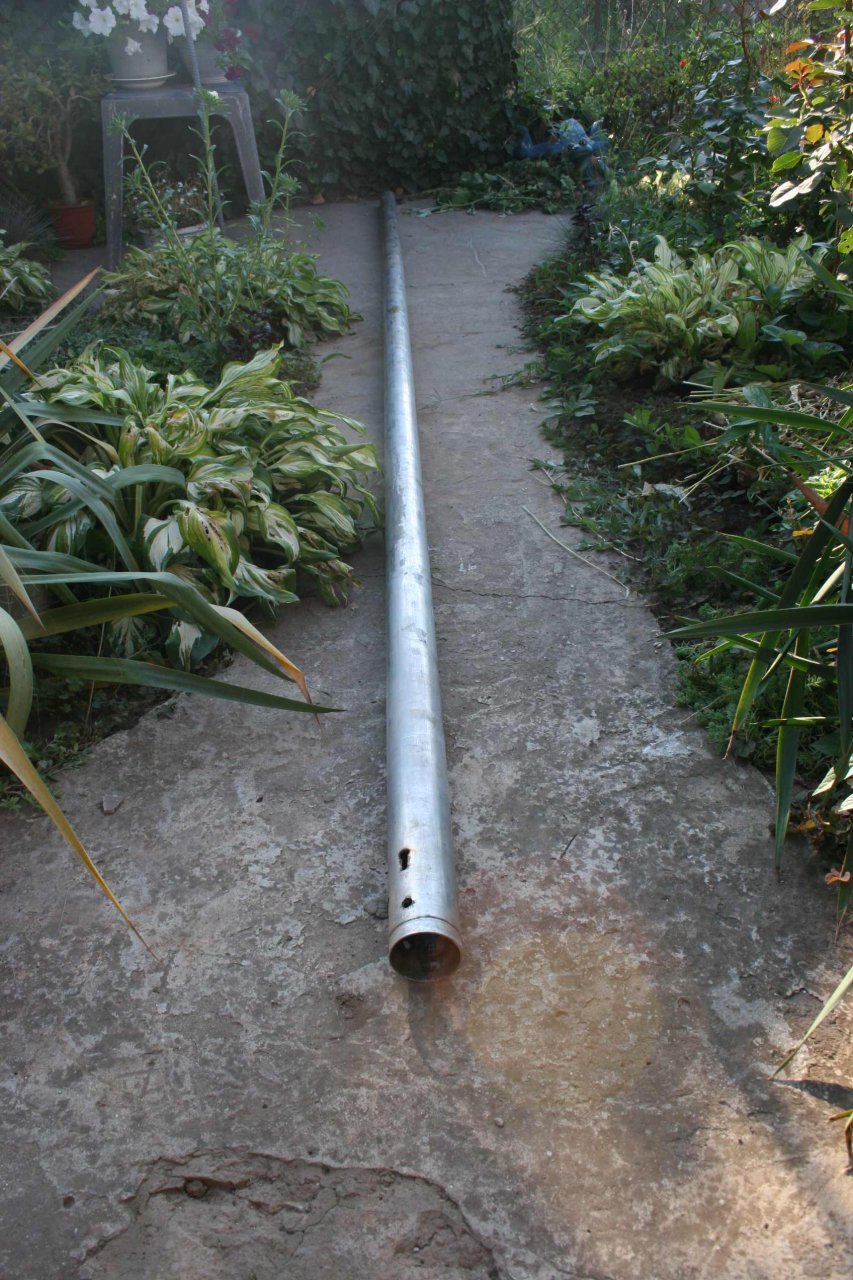

   Фото наглядно показывают - какая она была до рихтовки и - после.

   Решил больше не рисковать и добавил в стандартный телескопот Р-409 только верхушку из двух секций от Р-405, диаметром 55 мм. На ее конце

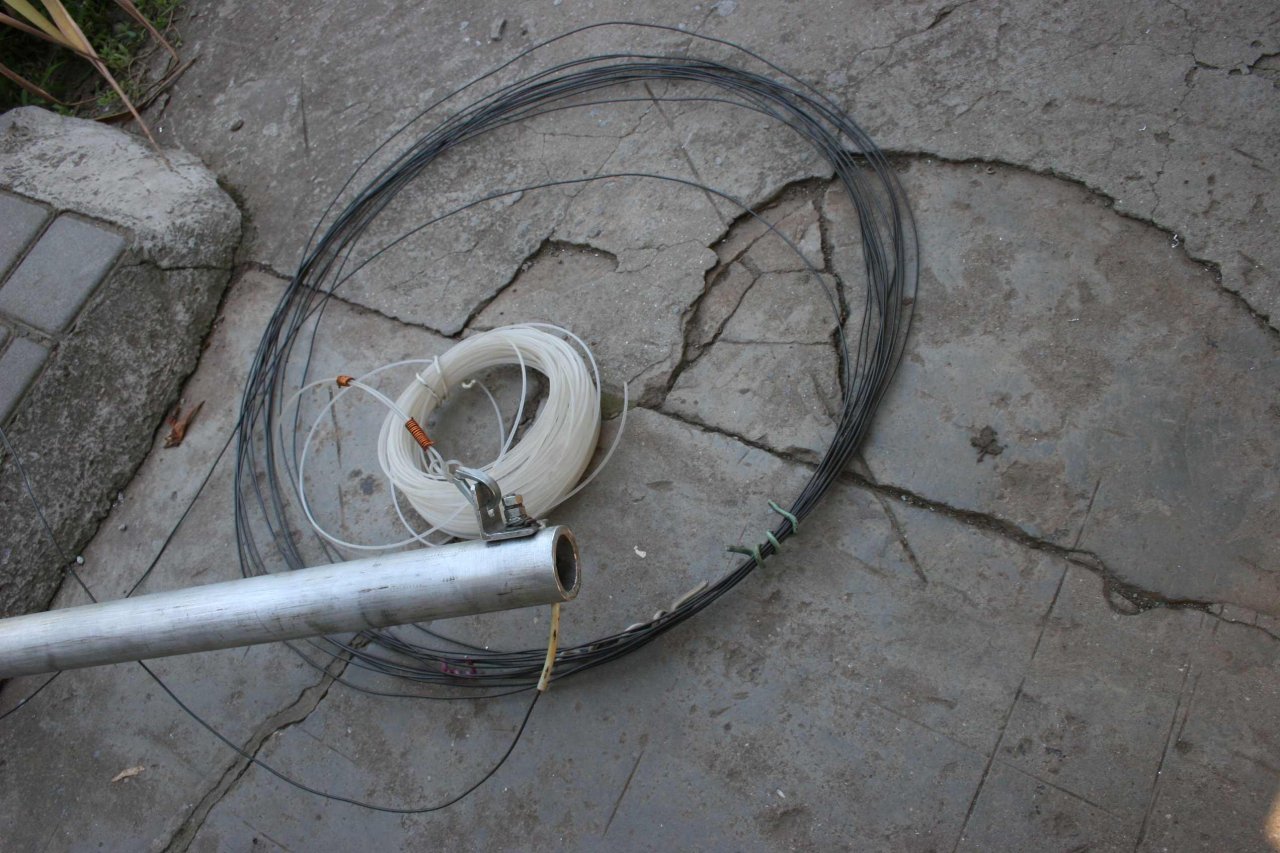

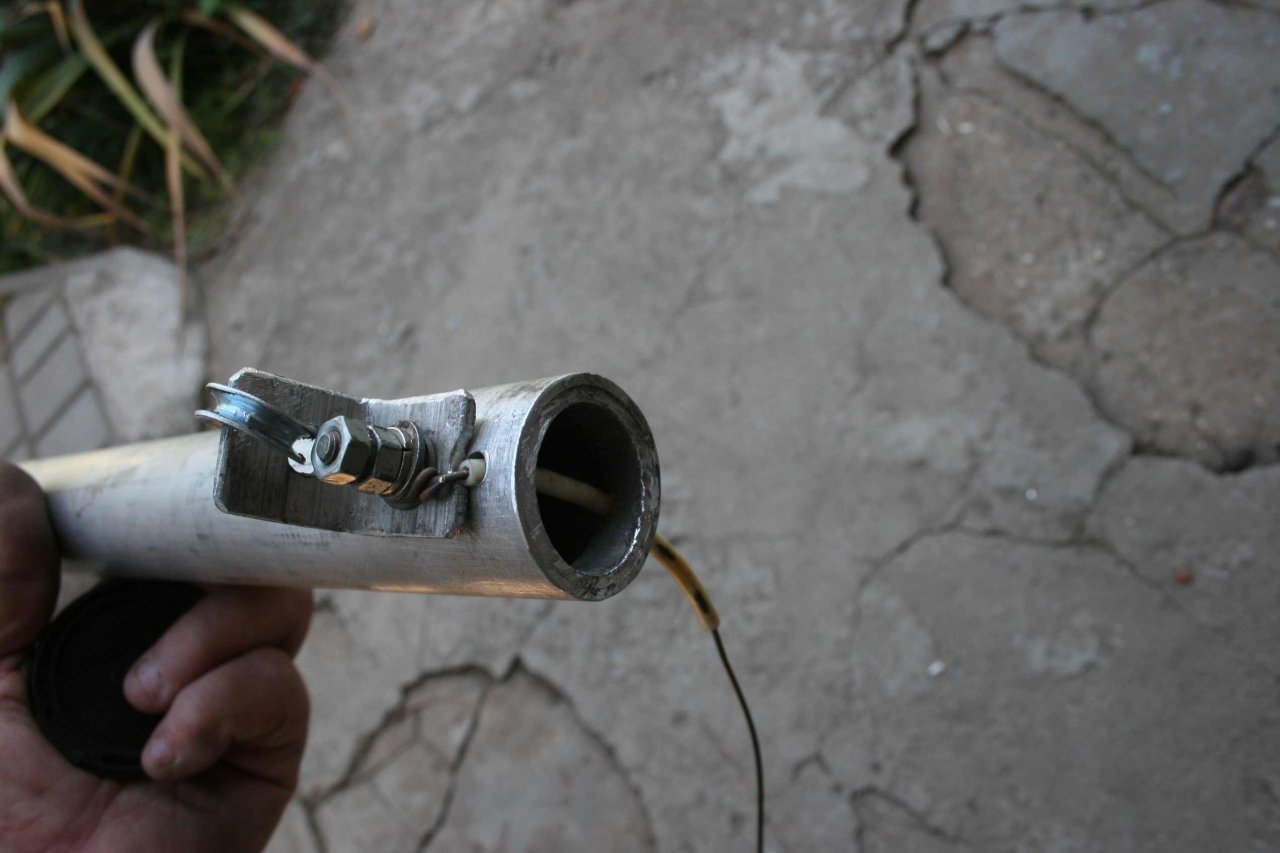

стеклотекстолитовая площадка и еще метр дюралюминиевой трубы  диаметром  48 мм. На конце – добавлен латунный провод  диаметром 2мм и длиной около 19 м. Решил больше не пытаться настраивать этот Вертикал на 160 м традиционнос контурами и емкостями - а сразу получить из него INV-L длиной1/4 Волны. А все остальные диапазоны настраивать уже исходяиз этой суммарной длины 41  м. При этом стояла задача сделать надежный контакт в стыке дюраль- латунь и обеспечить долговечностьсамого провода при раскачивании ветром - т.е. на облом. На фото надеюсь тоже все понятно.

      И еще одно существенное изменение конструкции - на конце штатной

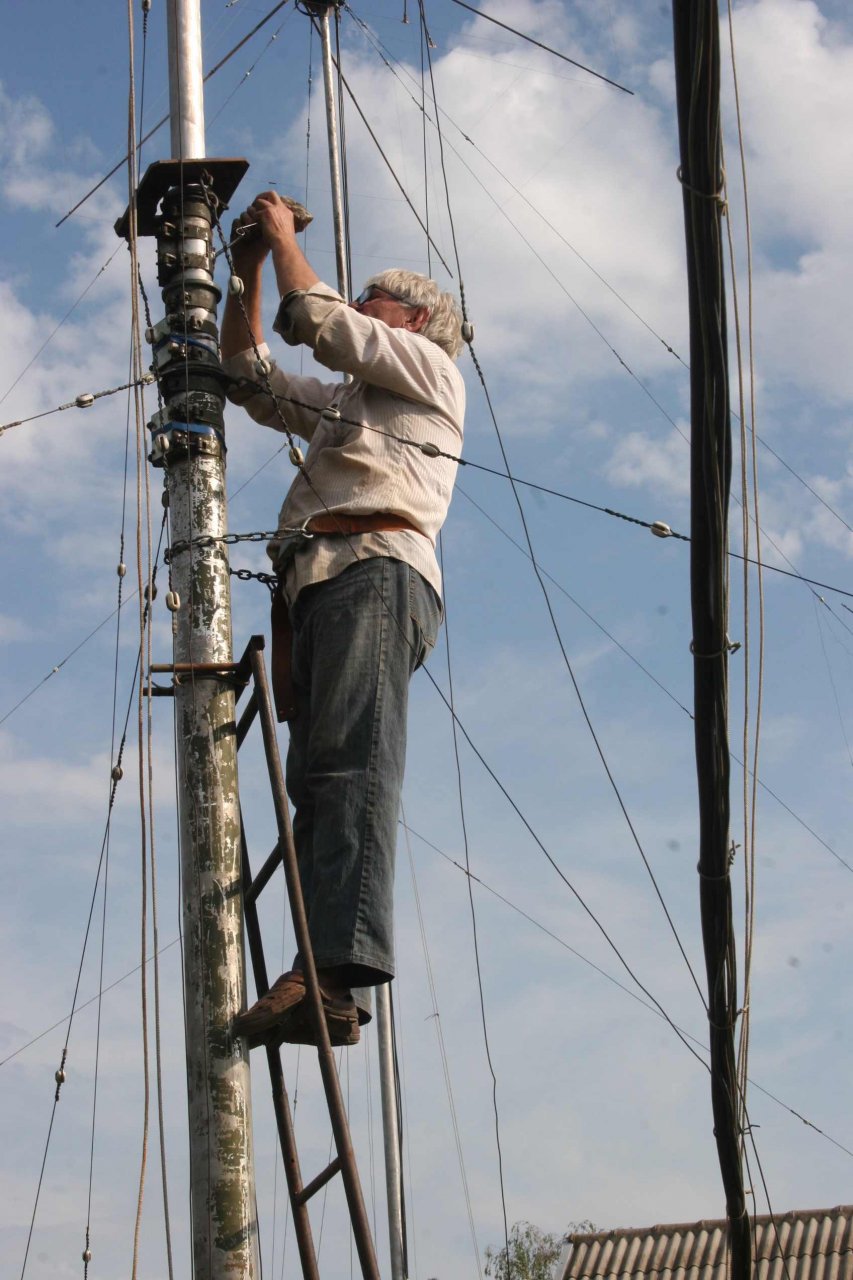

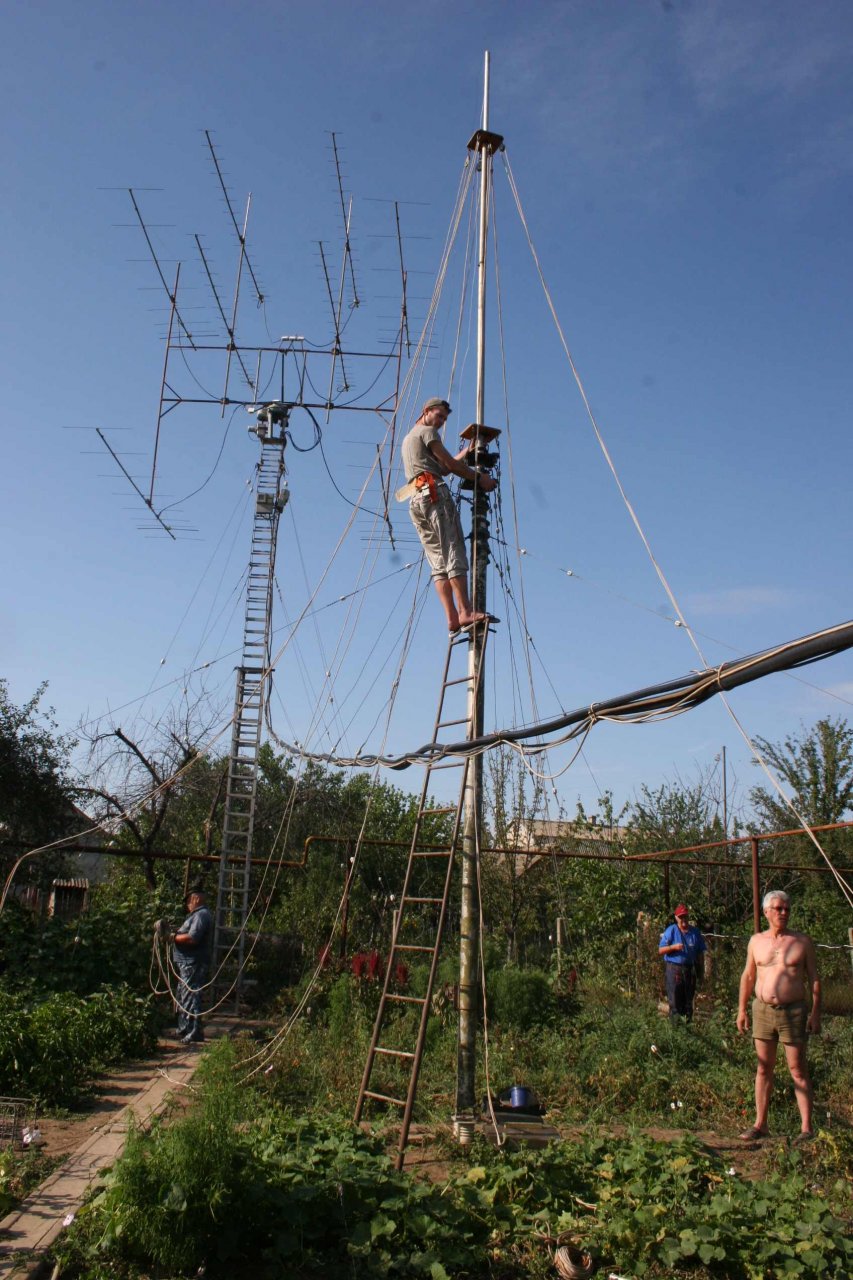

верхней секции телескопа добавил 4-ре (а не три как предусмотрено по штату) растяжки. Естественно - 3 мм стальные тросики разбиты орешками. На этоушло еще много орешков и красномедной трубки. И - естественно - времени. Но - теперь есть надежда что в таком варианте этот 24 м Вертикал выстоит аналогичные ураганы...

      Впереди много работы . Надо заменить коробку с реле и контурами и

заново  настроить все запланированные диапазоны 30-40-80-75 и 160 м CW/SSB.На 23 метровой верхушке напомню площадка из стеклотекстолита и 6 блочков с надежными фалами. Это ко всему еще и 5-й ярус растяжек. Этими фалами вытянуты еще несколько проволочных антенн- вертикальные DELTA 3,5/3,7 mc. DELA 30m. LW– 85 m– на соседнюю улицу и волновой DIPOL ( 42 м) на 7 мс

Их очевидно тоже придется подстраивать - резонанс самой конструкции

существенно изменился ...

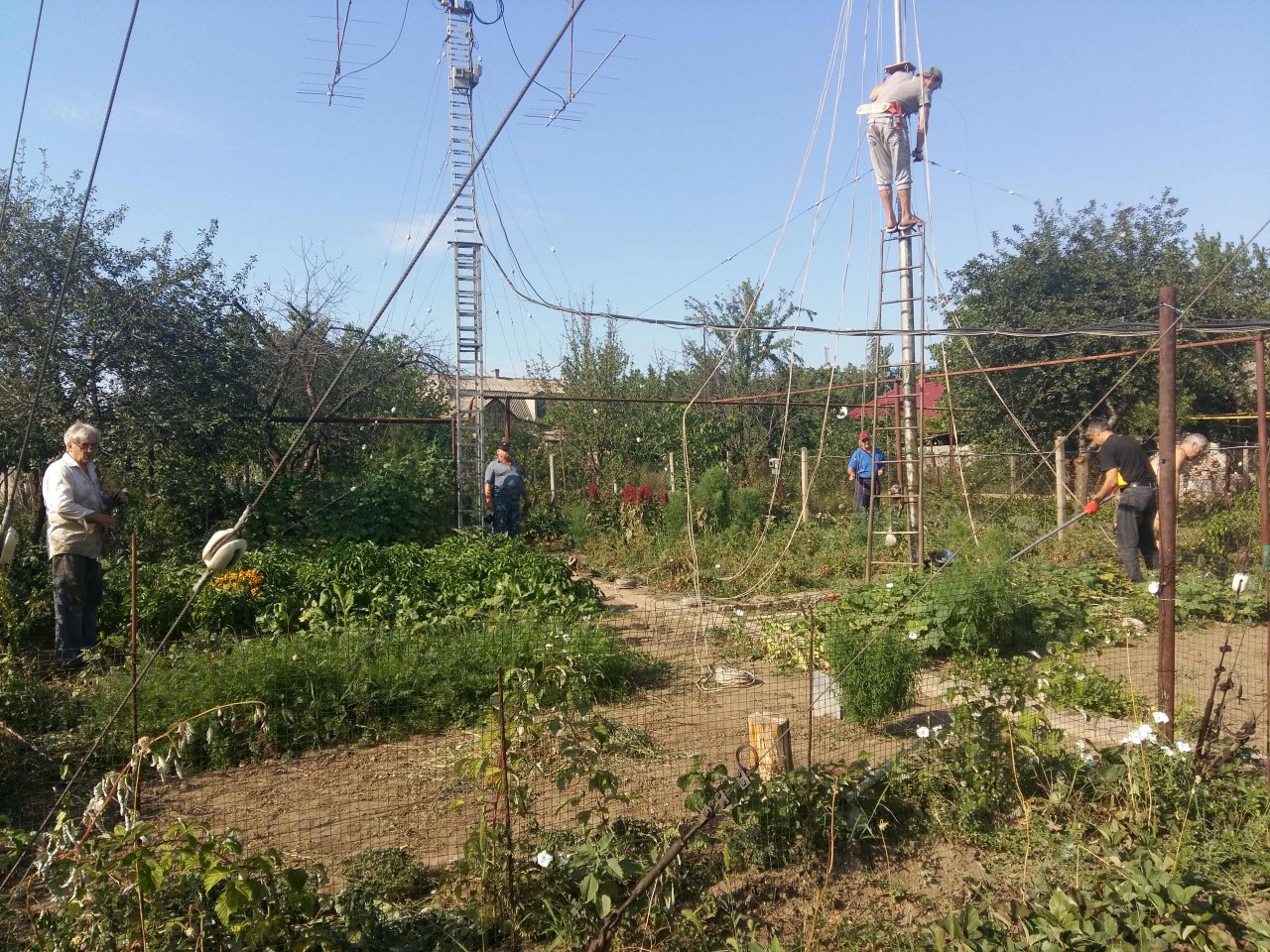

       Спасибо всем помощникам участвовавших в опускании и подъеме!

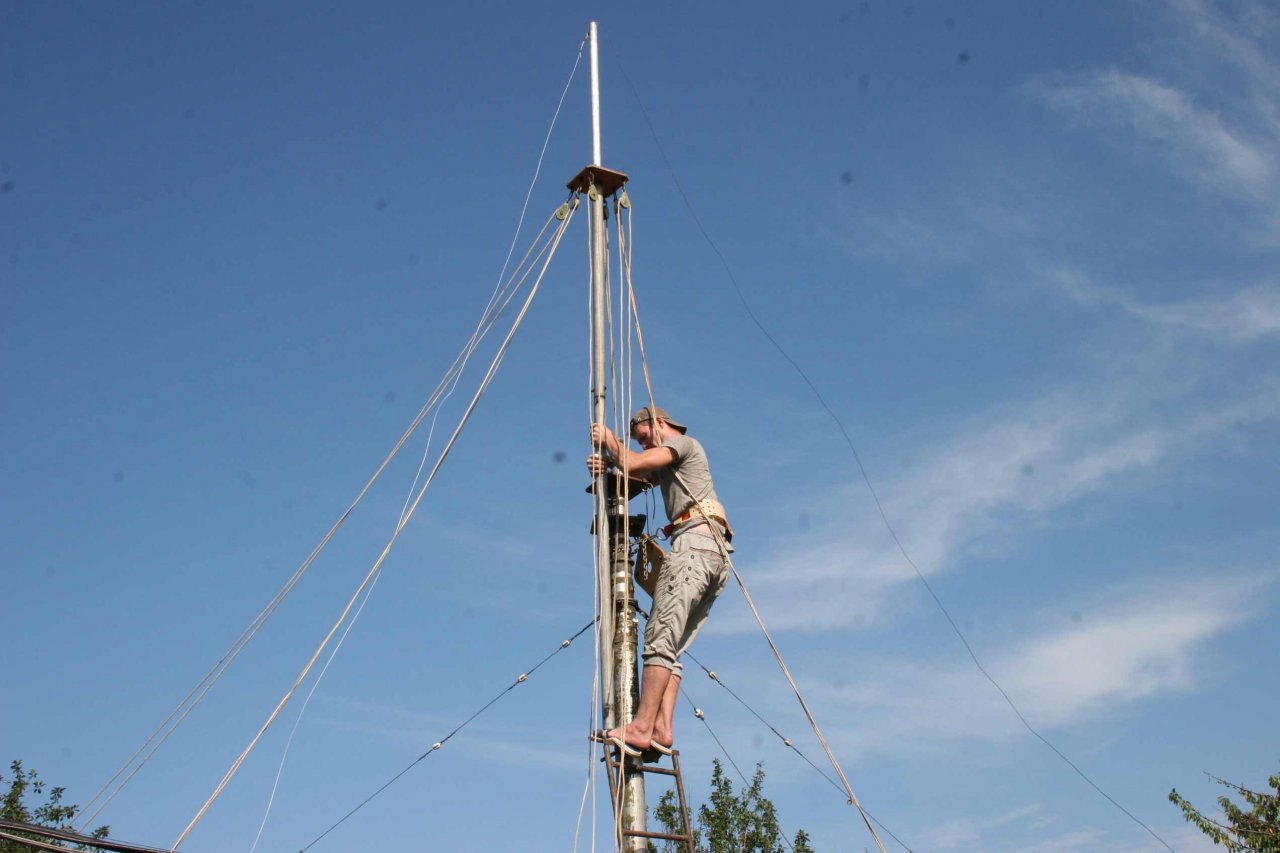

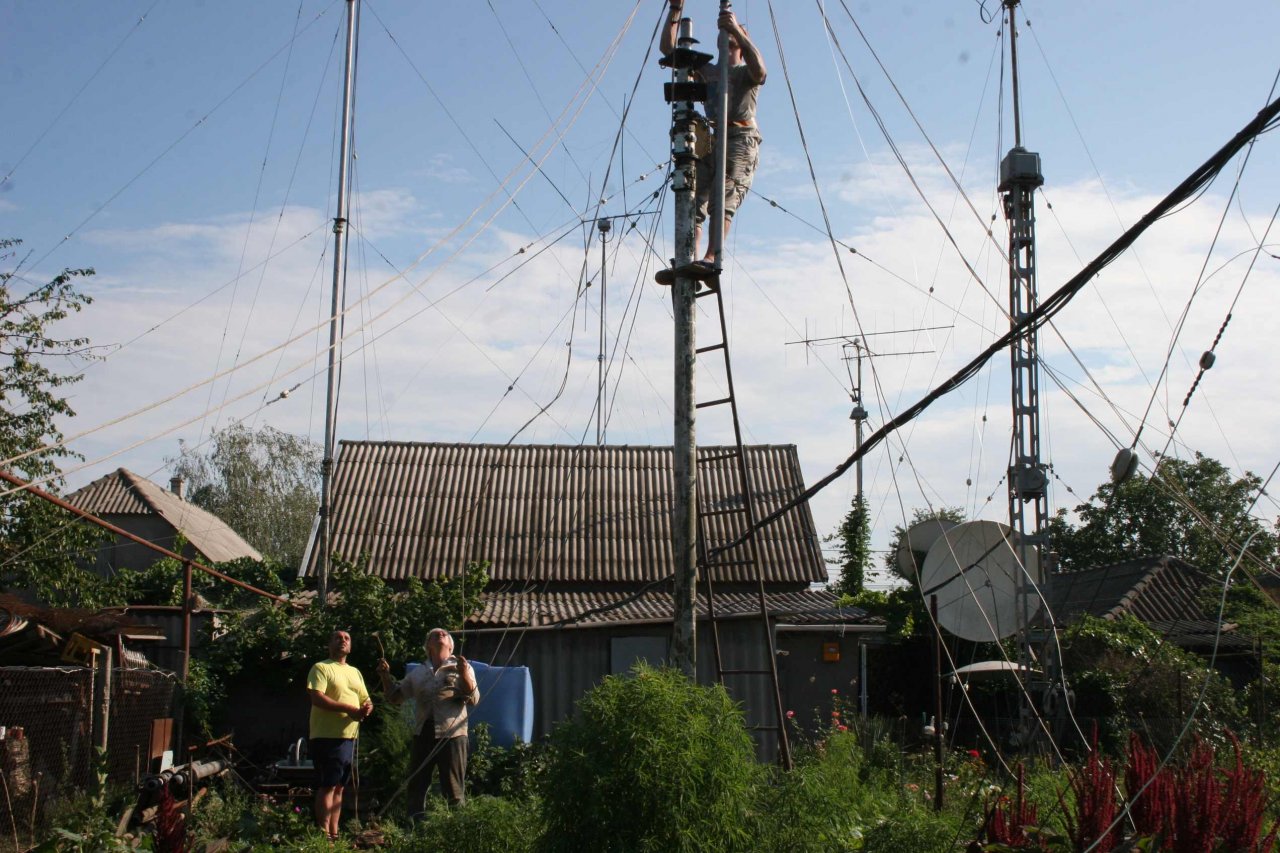

Немного фото по хронологии. Остальные желающие смогут скачать в

полном объеме на флэшку …

       24 июля 2020       73! de  UX0FF
