      Понимаю, что на фоне фото и видео антенных полей с множеством «УНЖ» и кучей «Стэков» и «Монстров» на 40- 80 и – даже на 160 м этот мой рассказ об одной самодельной мачте – выглядит блекло… Но – тем не менее – это кроме экскурса в историю – как всегда и обмен опытом… И - заодно ответ на традиционные вопросы - " Как жизнь?!" ....

    В этом году решился  потратить свой отпуск на замену моей первой мачты. Ее установил как базовую мачту еще 40 лет назад - в 1979 году. Конструкция полностью самодельная – телескопическая из 2-х стальных труб  длиной по 10 м. На нижней трубе – диаметром 90 мм были приварены ступеньки из арматуры. Общая высота получилась 20 м, что вполне было достаточно для комфортной  работы в частном секторе.

     Вверху нижней трубы – блочок . Снизу приварена лебедка. Вторая труба – диаметром 60 мм выдвигалась с их помощью еще на 10 м.

          Для лучшего понимания – мне тогда было всего лишь 25 лет и технический опыт был соответственным … При этом - в наших краях напрочь отсутствовал доступ к каким либо армейским телескопам  и т.д.  А любые технические идеи черпались разве что из ж.»Радио»  Да и сами возможности  тех лет были намного скромнее чем сейчас … Не лишне напомнить, что основными  инструментами тогда были ножовка по металлу и ручная (не электрическая !) дрель….  А как выглядит «турбинка» с отрезными дисками – мы все узнали намного позже …

       Мачта получилась тяжелая – около 250 Кг и процесс ее подъема дался нелегко. Хоть мачта имела небольшую длину - 10 м в задвинутом состоянии – но не использовали никаких дополнительных приспособлений – лебедки и т.д.  Подъем удался лишь благодаря большому числу помощников. По памяти – человек 15…

      Для тех кто помнит мою активность как UB5FDF и RB5FF  -  первых лет 15 эта мачта была у меня единственной и на ней базировался весь комплект КВ антенн  и –  10 эл. на диапазон 2 м. Эта УКВ антенна была размещена со стороны рефлектора квадратов на 20-15-10 м.  Чуть ниже редуктора были подвешены несколько блочков с веревками. С их помощью развешивались различные DELTA  LOOP   и INV. VEE на НЧ диапазоны.Тем не менее – в  таком варианте провел около 400 тысяч QSO– еще в бумажных ЛОГ-ах.

     Активность моя тогда была высокая и в Контестах и – как Netcontrol-a Russian DXNET…В среднем в год проводил до 30 тысяч связей и многие, несмотря на смену Позывного,  до сих пор узнают по голосу…

    К концу  90-х начал потихоньку добавлять новые мачты  с учетом небольшого приусадебного участка. Появились и первые в моем распоряжении и военные 20 м телескопы – от Р-409…

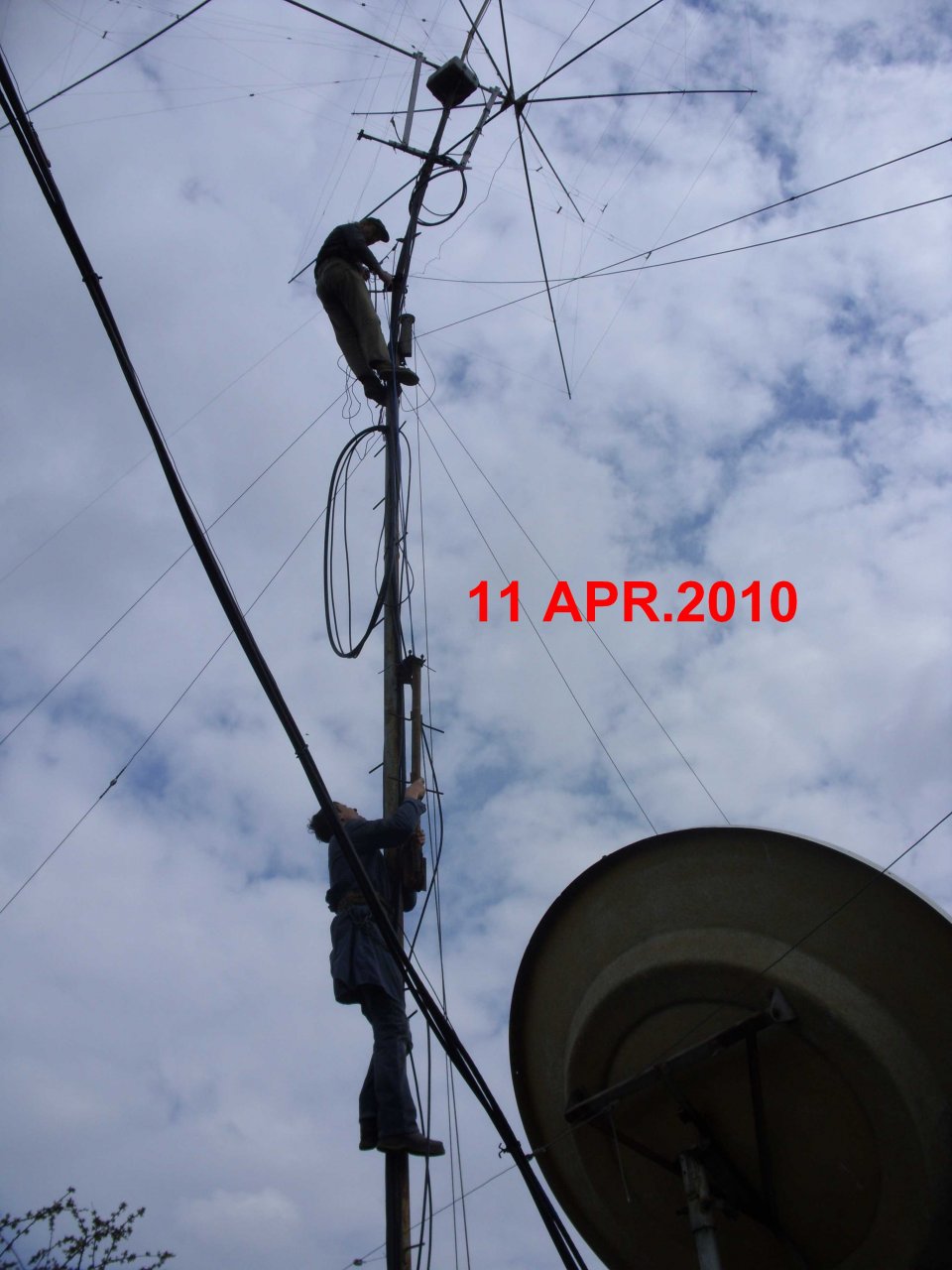

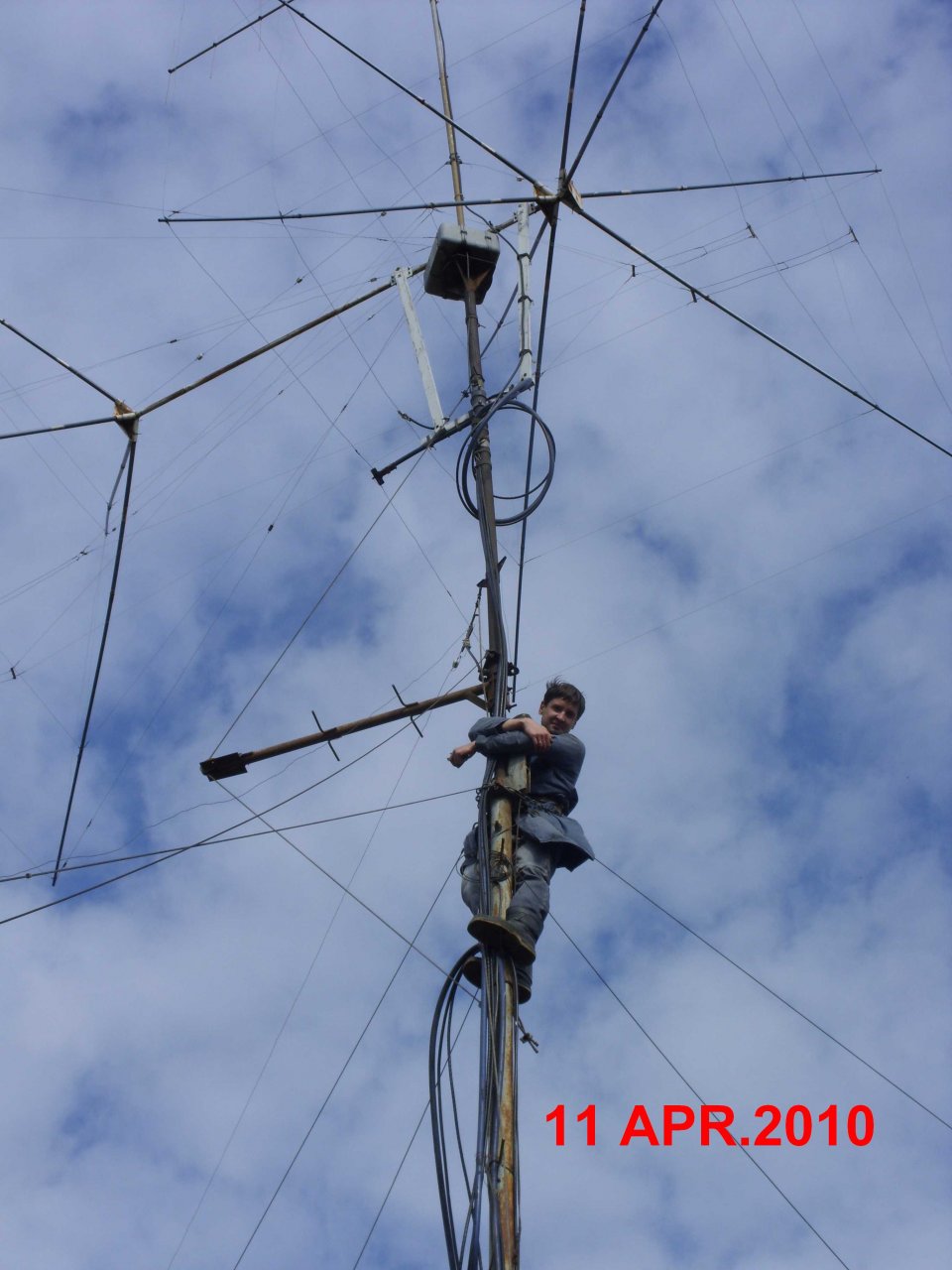

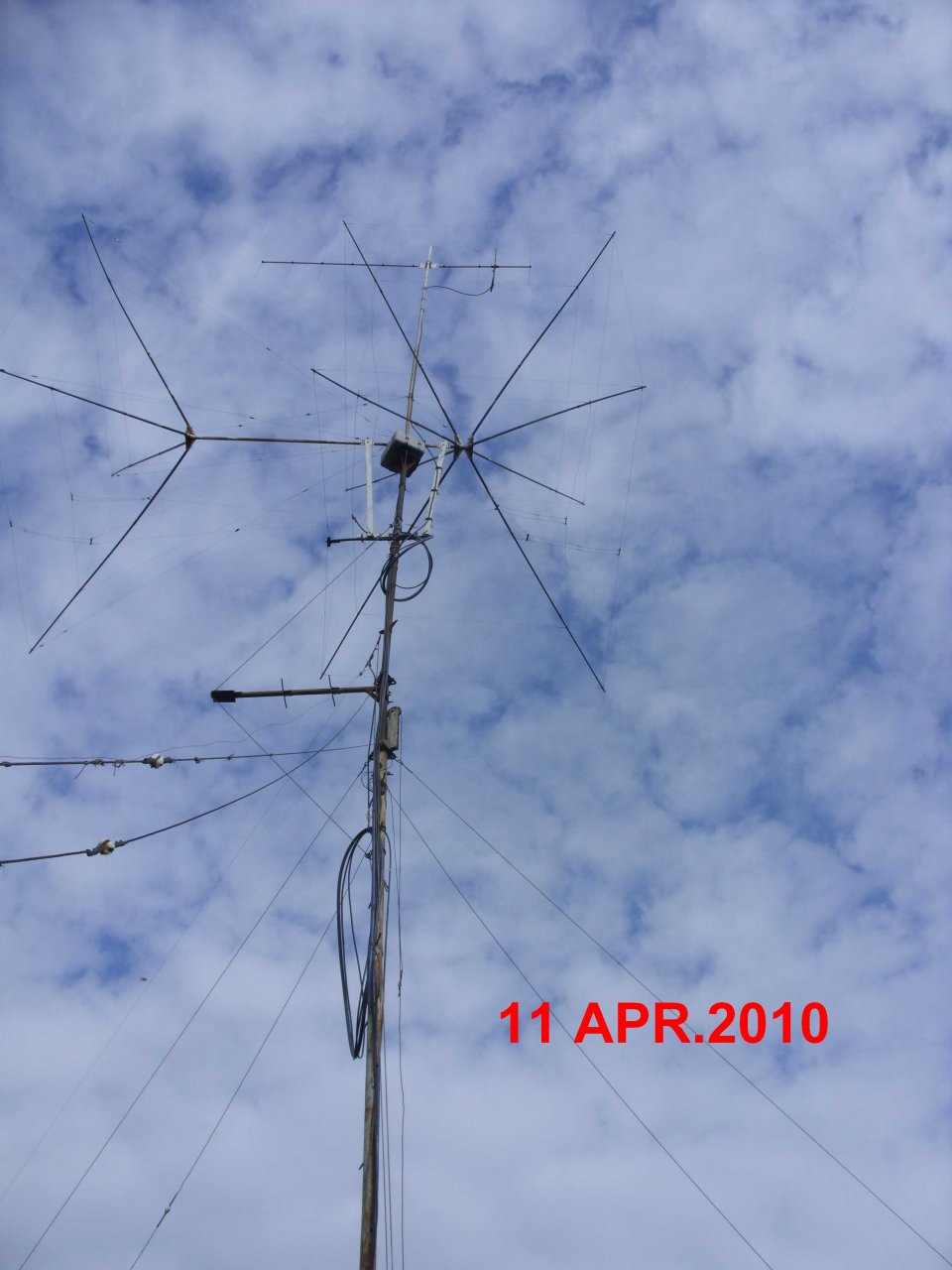

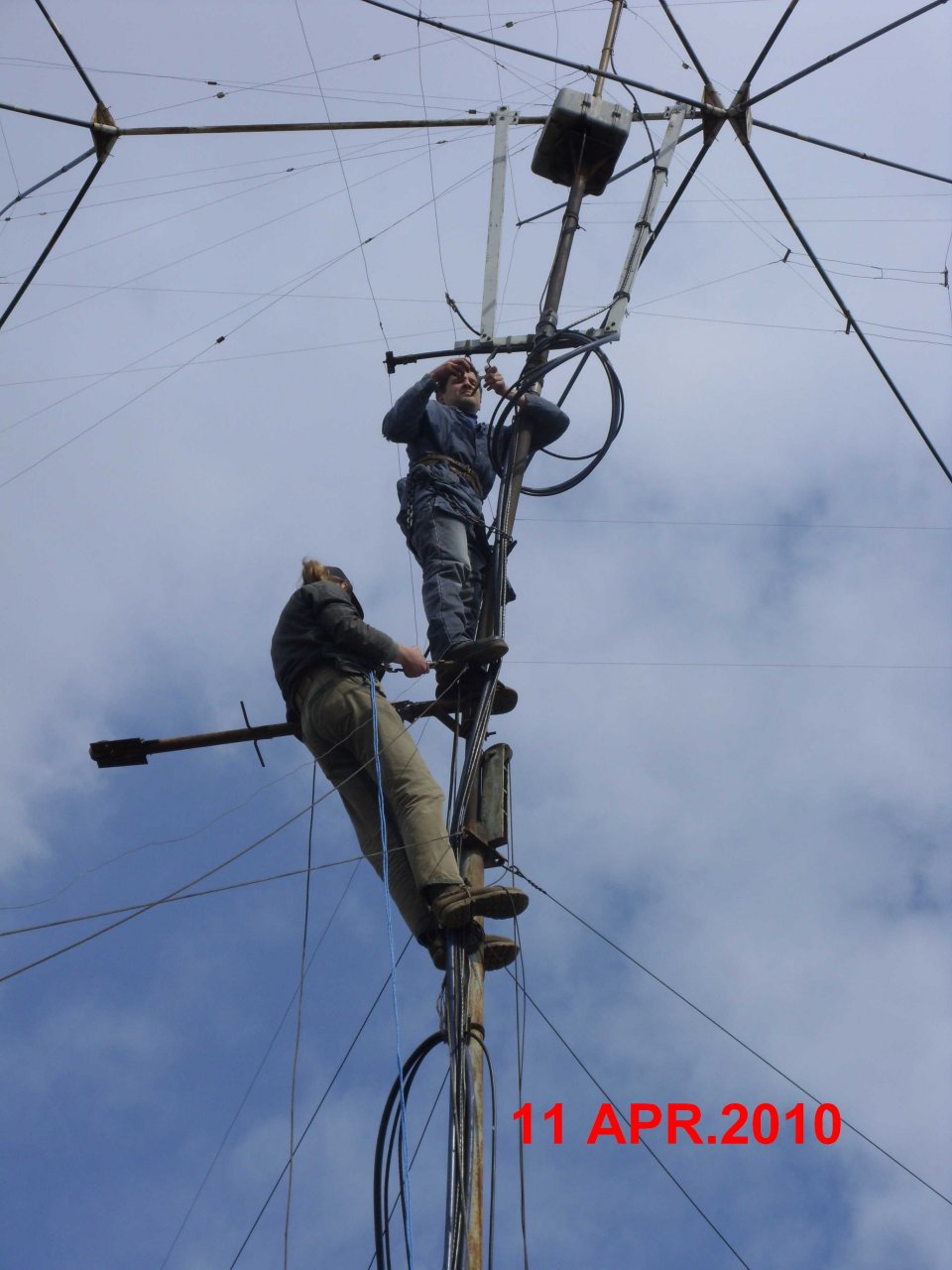

     В декабре 2009 года эту мою первую мачту изрядно потрепал ураган и гололед . Верхняя 10-метровая труба изначально имела всего лишь один ярус растяжек. И это привело  к  ее значительному загибу. Поскольку демонтировать ее было не реально – принял решение разгибать эту двух дюймовую стальную трубу на высоте метров 15. Ситуация усугублялась моим собственным состоянием – я едва передвигался тогда на костылях и в корсете. Последствия моего  майского 2009 г. «полета» с 10 метровой высоты и 34 перелома не давали никакого шанса на мое активное участие в  ее спасении … Тем не менее – с помощью друзей удалось пролить жизнь этой мачты еще на 10 лет. Пару фото 10 летней давности помогут  понять уникальность уровня  этого процесса спасения мачты. Основой  рихтовочного  узла послужила небольшой перпендикулярный отрезок 60 мм трубы с блочком и 10-и миллиметровым тросом. Этот трос с помощью лебедки и этого приспособления трубу удалось значительно выровнять. Процесс напоминал натягивание лука…

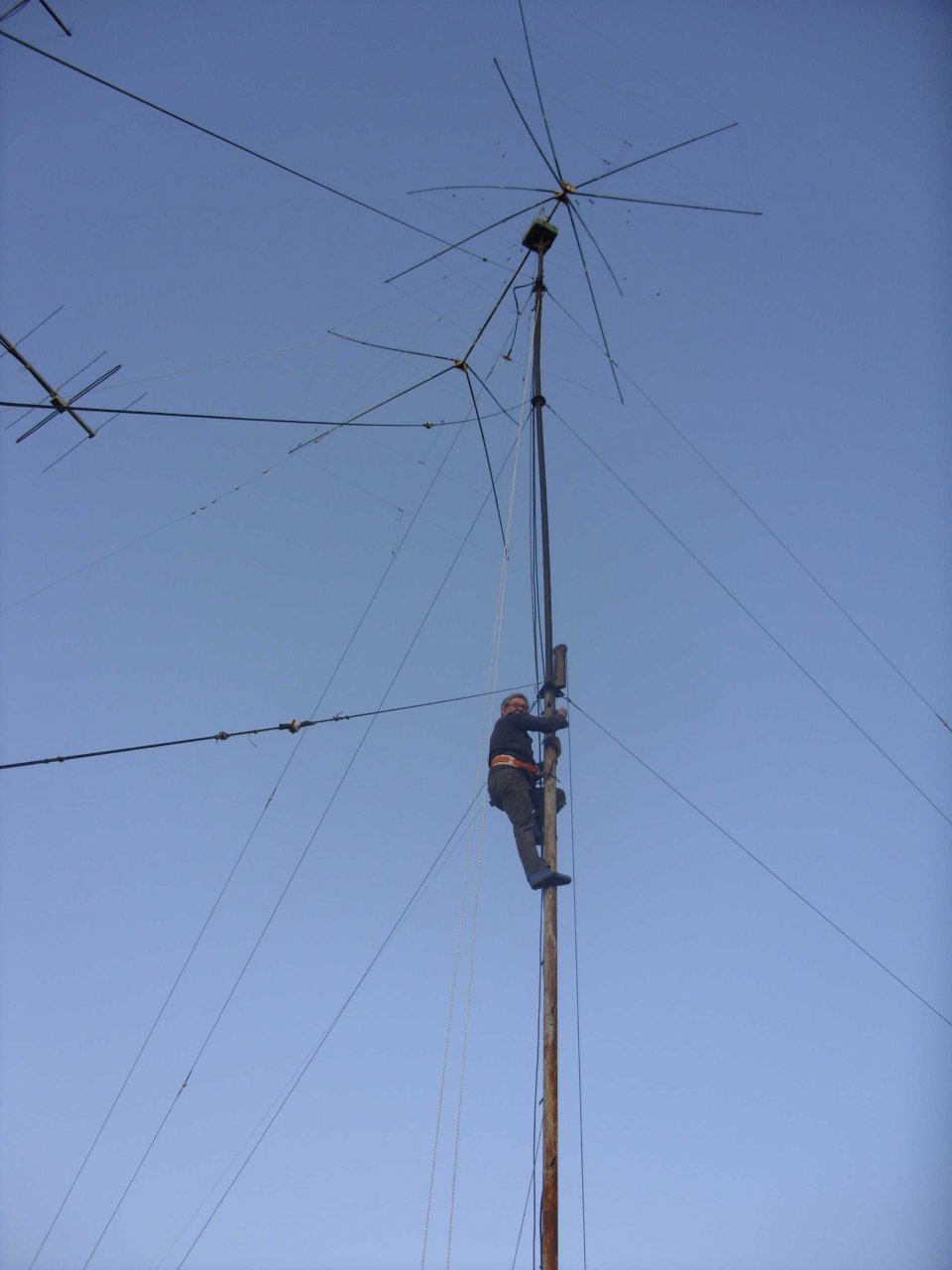

Тогда же удалось исправить и эту ошибку молодости – добавить еще один ярус растяжек. Надо учесть, что оба верхних яруса должны были быть «плавающими» для обеспечения задвигания этой верхней  10 м секции.

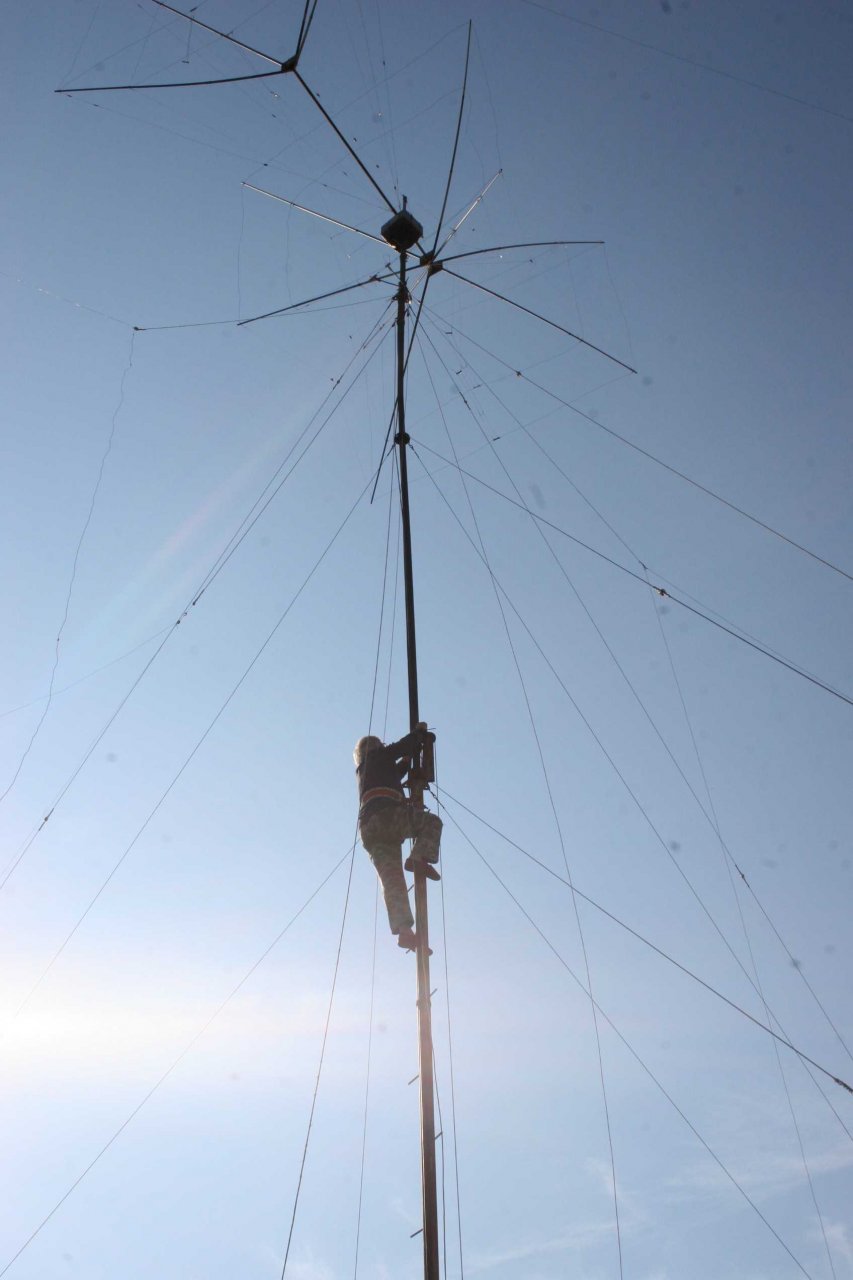

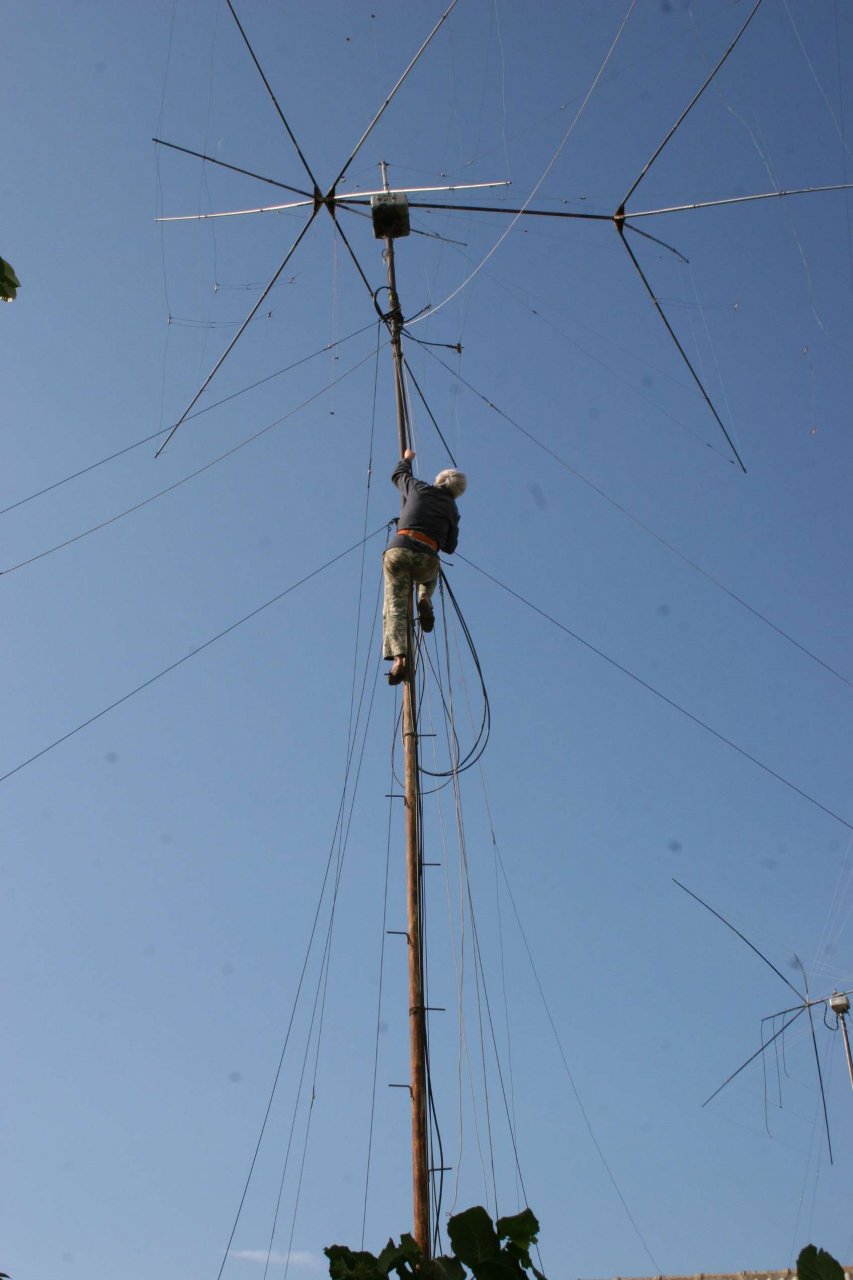

     Учитывая фактор времени – 40 лет самим трубам и тросам – плавно пришел к мысли, что надо демонтировать ее не дожидаясь собственной старости… Последнее время все сложнее взбираться на 10 м по этим импровизированным ступенькам из 14 мм арматуры.  Да и нет никакой уверенности, что  труба не поверглась серьезной коррозии и  они просто не отвалятся под моим весом … Да и задвинуть верхнюю погнутую трубу до конца уже не удавалось …

       Ситуация демонтажа мачты серьезно усугублялась тем, что за эти годы в пол метрах от этой мачты проложили газопровод и добавились несколько пристроек. Т.е. – положить мачту, пусть даже в задвинутом состоянии, - просто не удастся. Да и имеющиеся на ней  в нормальном  состоянии 3 «квадрата» на 21 и 28 мс значительно усложняли задачу.

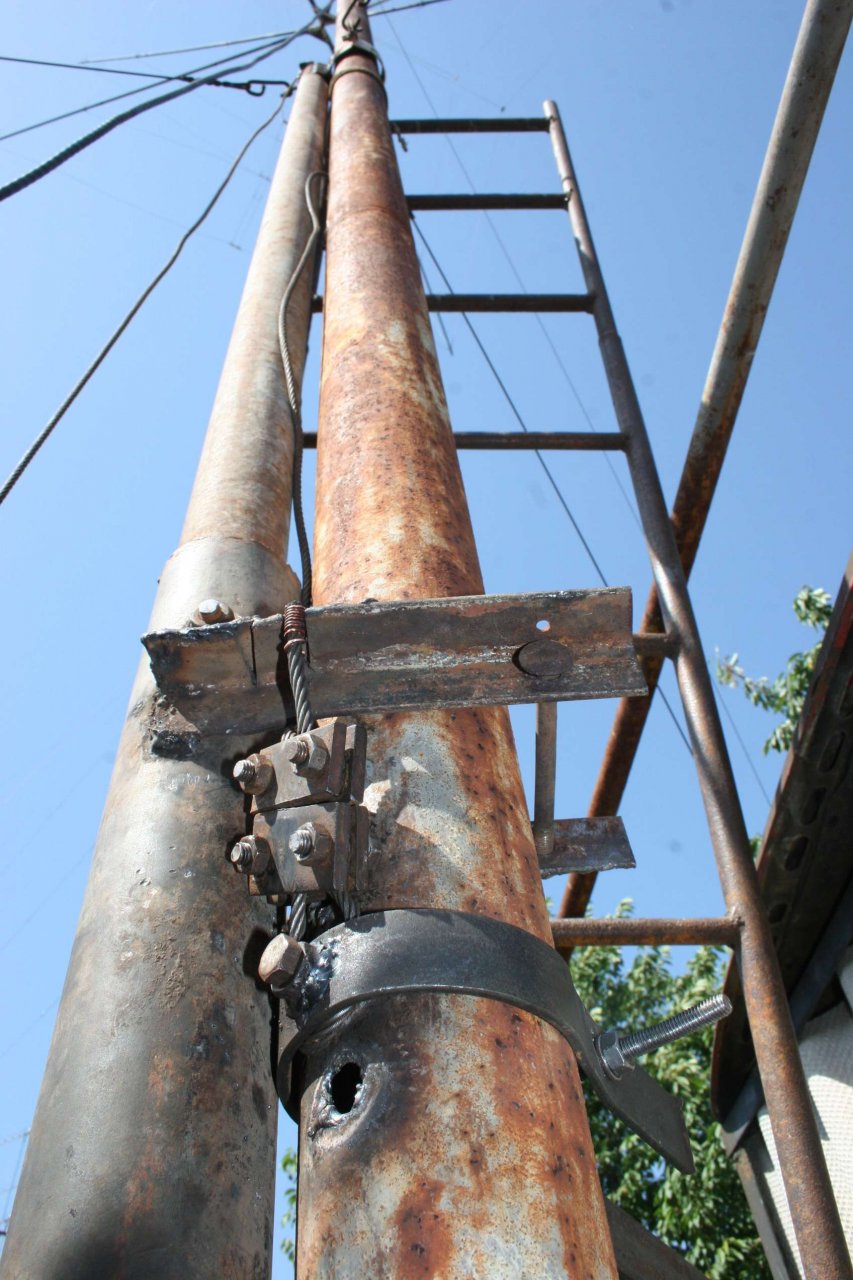

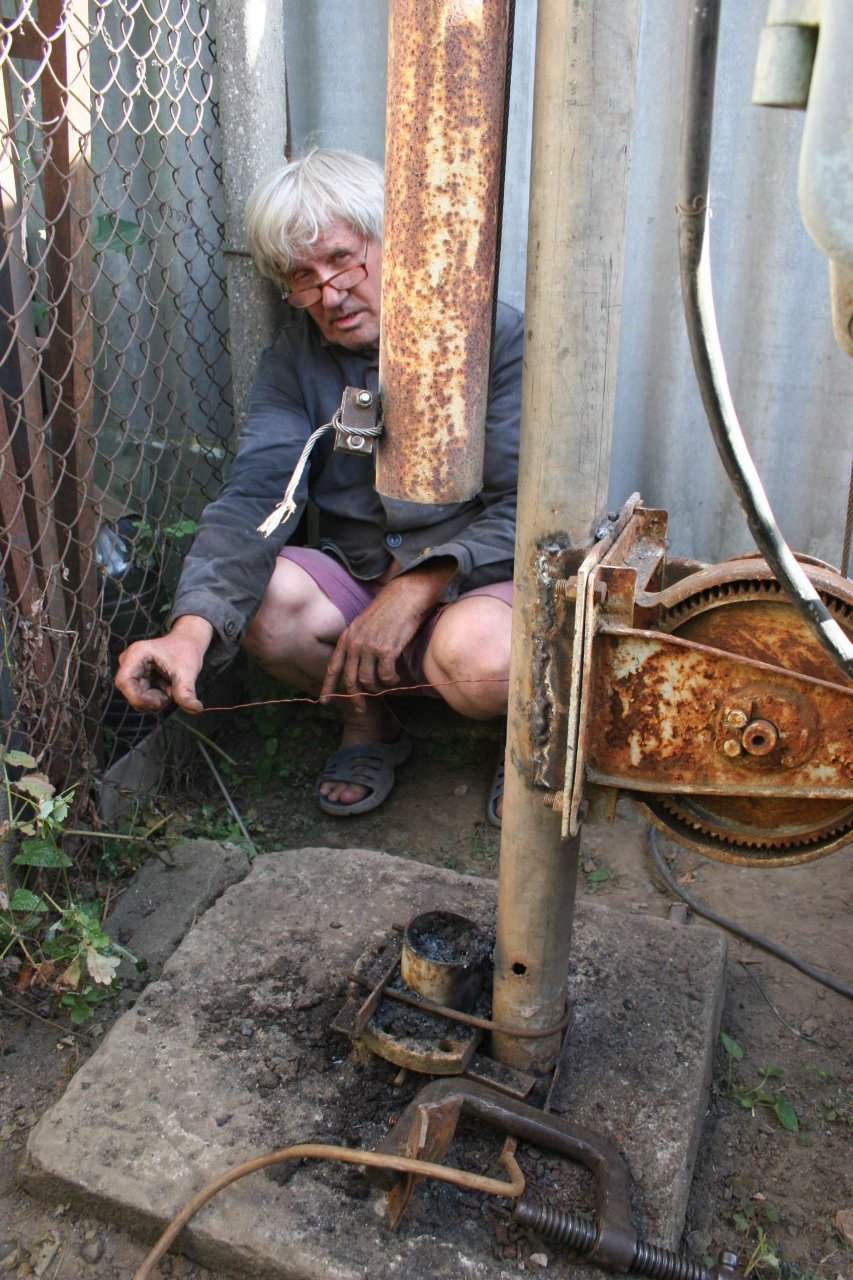

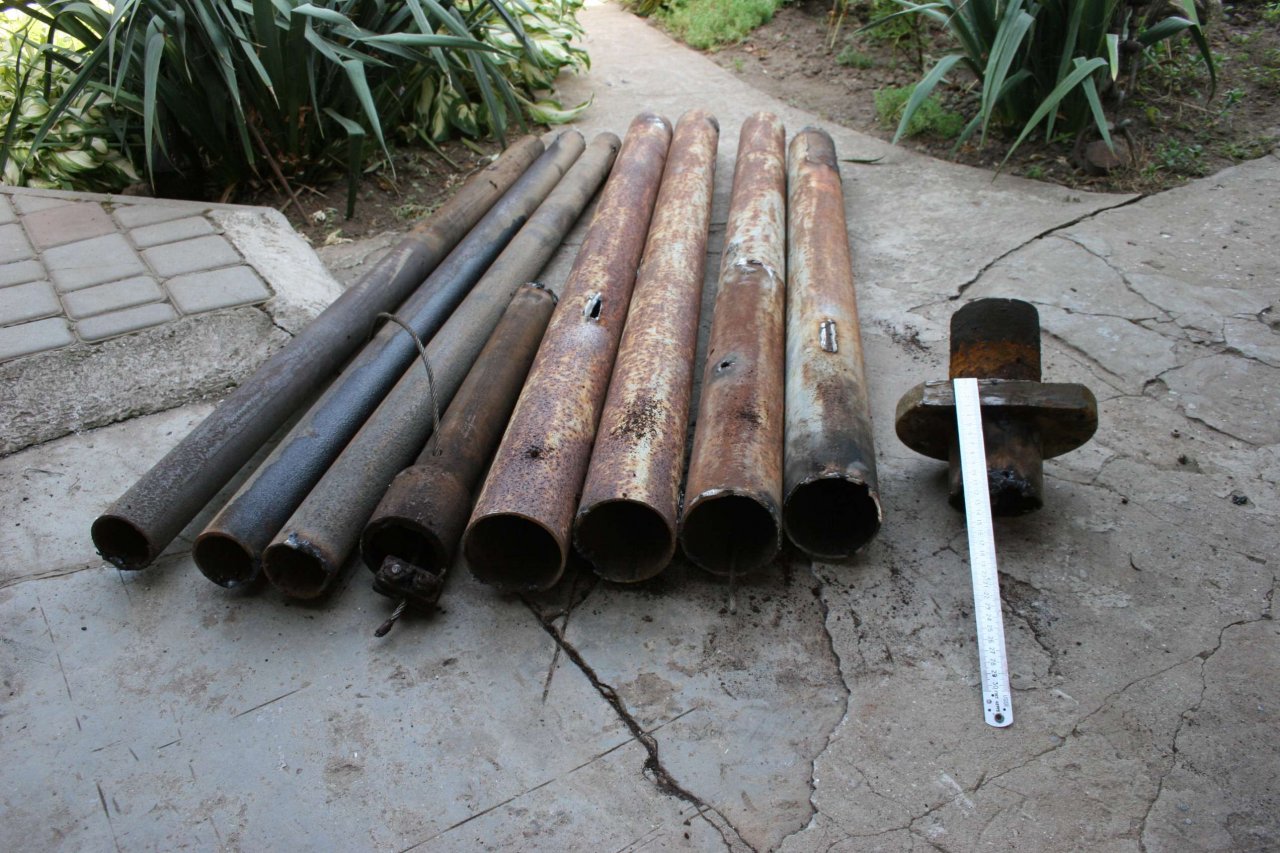

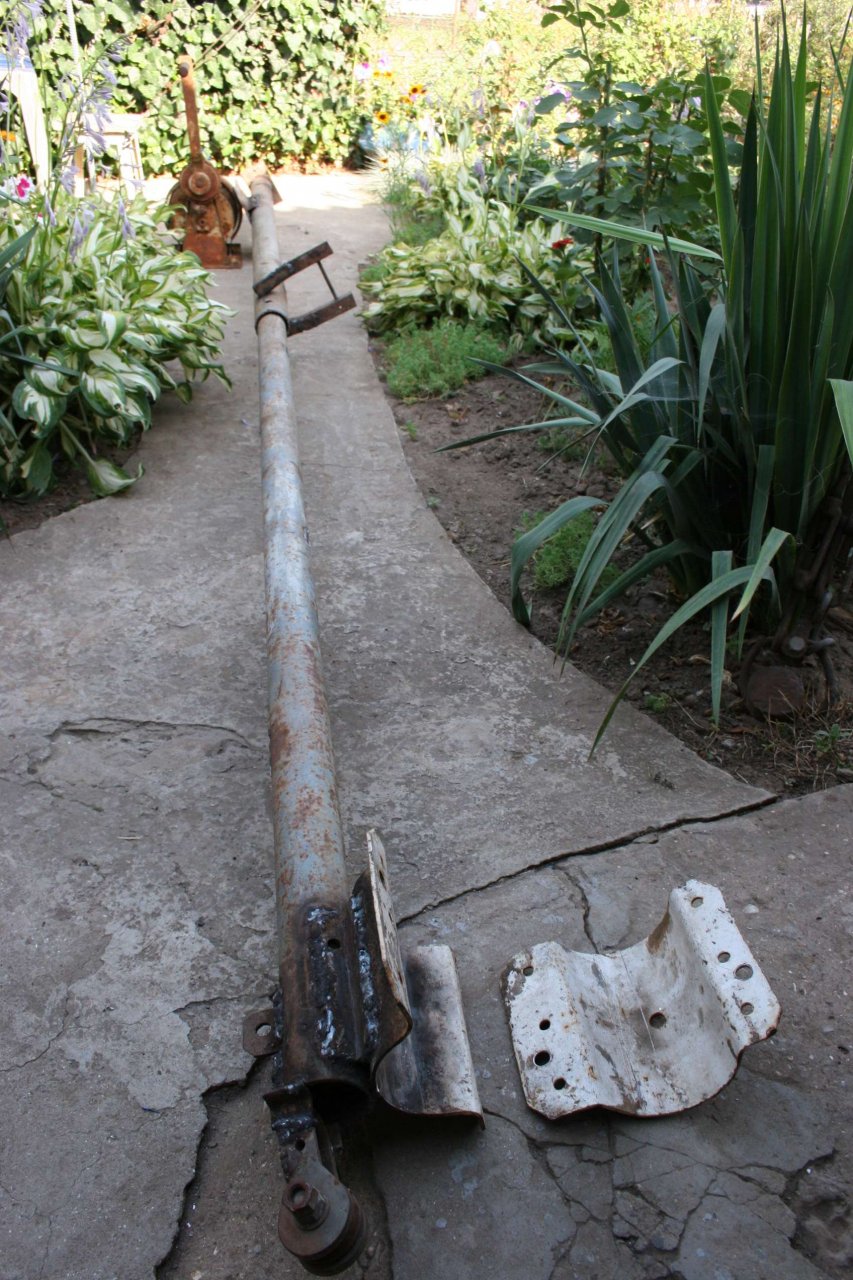

Пришел к мысли что надо опускать мачту строго в вертикальном положении –  отрезая  ее по частям.  Для этого изготовил специальное приспособление – станок 3,5 метра с хомутами,  блочком  и лебедкой. При этом – конструкцию надо было одеть на мачту и надежно расчалить.

          Весь процесс был тщательно продуман и в итоге  демонтаж прошел по плану.

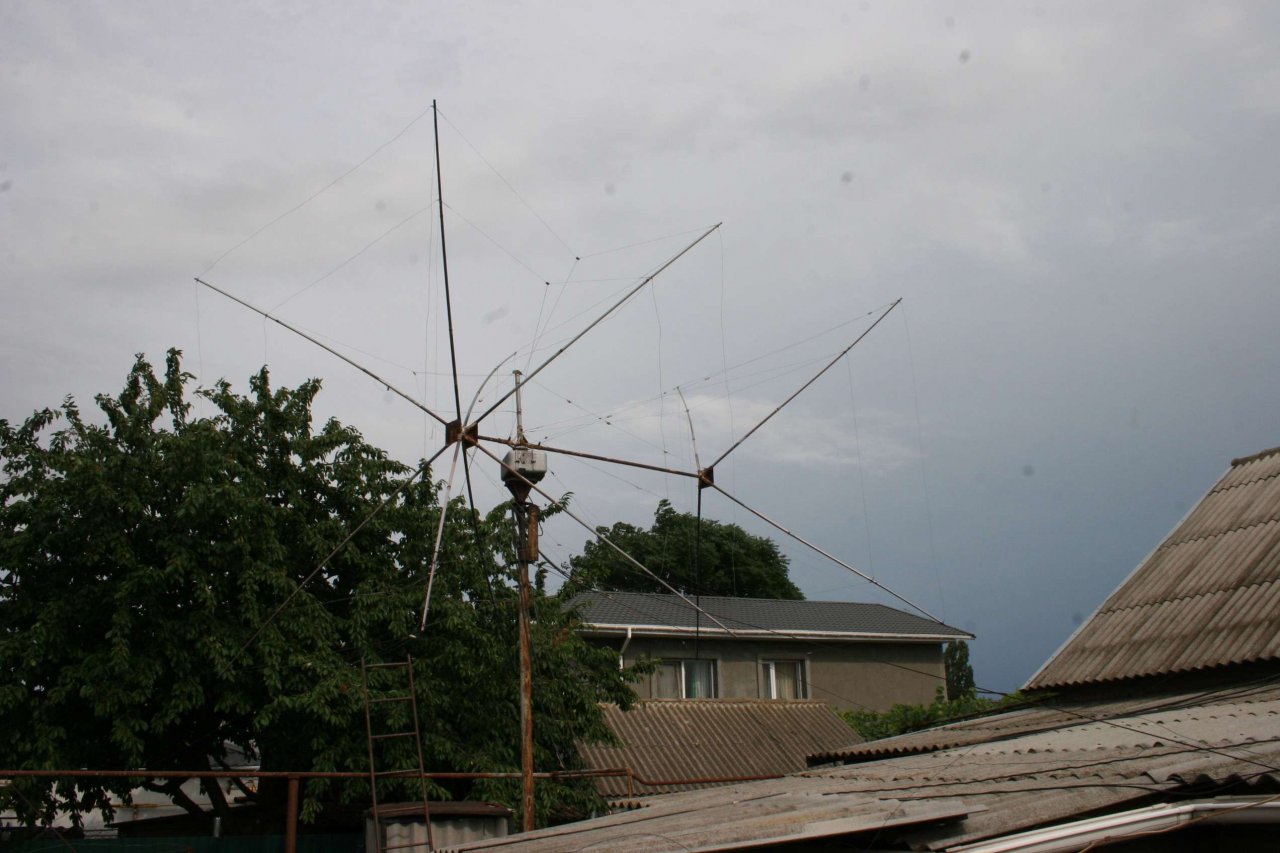

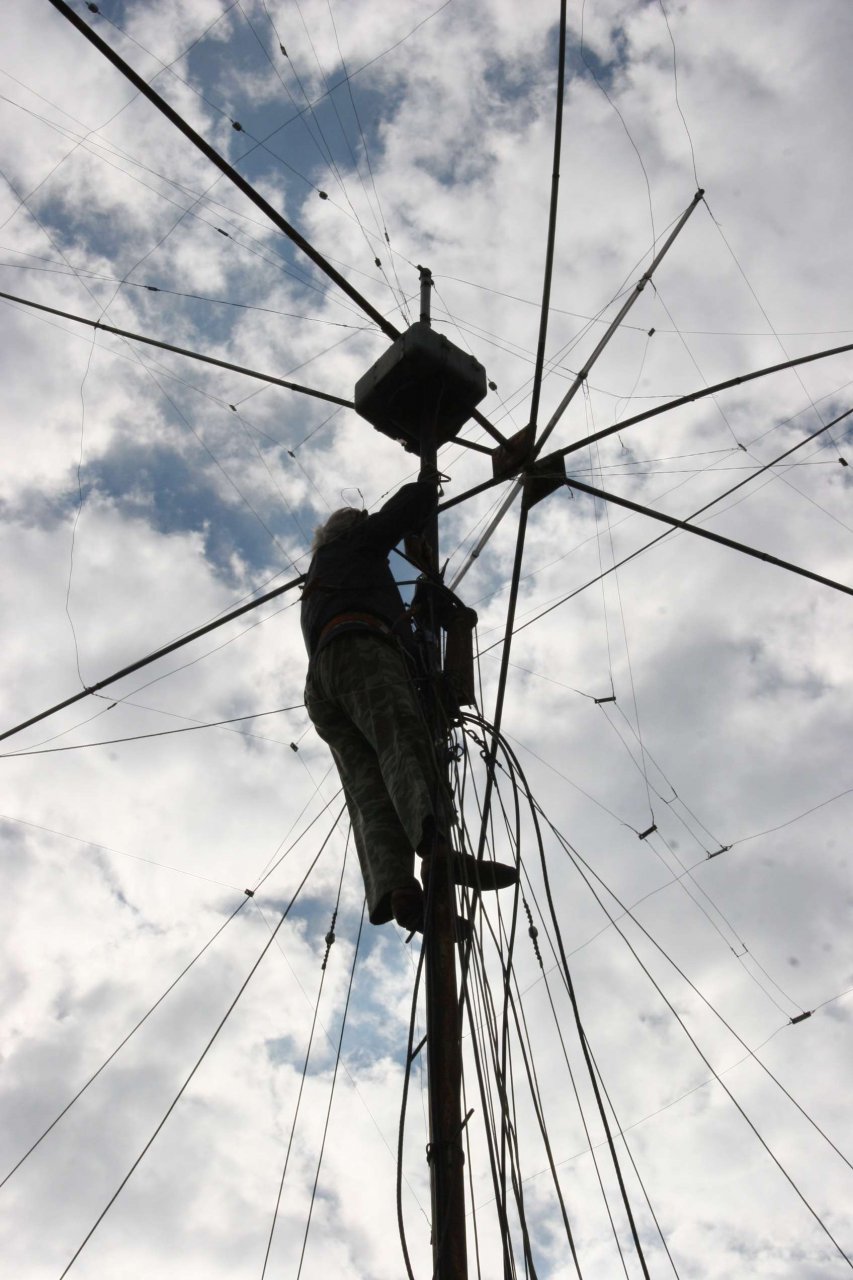

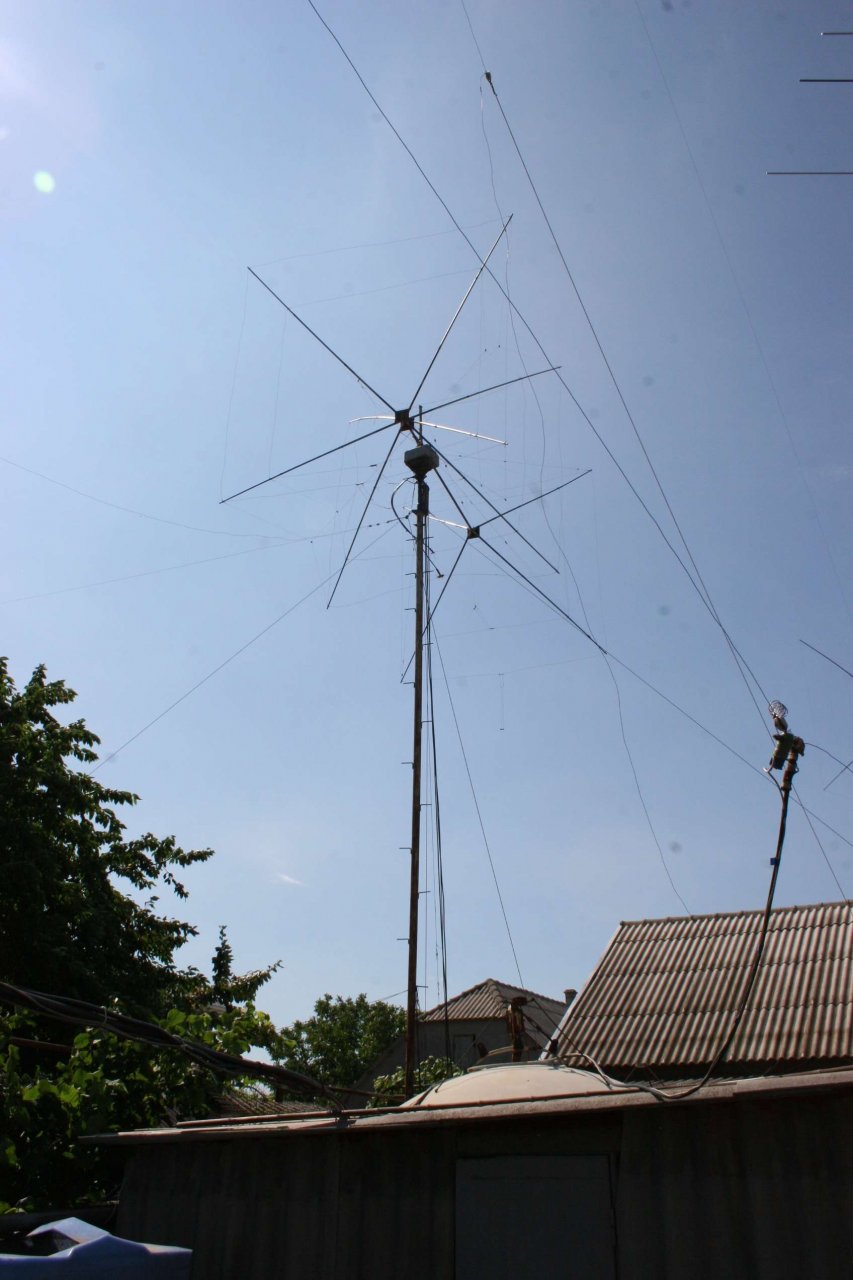

С помощью помощников -  US5FCV UR5FD UR5FAX UR5FJN UR5FLF  мачту удалось укоротить до 5 м . Теперь предстоит подготовить очередной телескоп от Р-409 и переставить на него редуктор вместе с антенной.  Обе мачты планирую поставить рядом и просто передвинуть все целиком . Теперь на высоте 5 м это теперь намного проще .

Телескоп собираю из кусков  «убитых» секций. В планах не использовать  верхнюю 2- х  дюймовую секцию. В итоге – получается 16 м телескоп с верхушкой диаметром 75 мм. Это будет вполне достаточно для нормальной работы этих 3-квадратов в моем частном секторе, удаленном от высоких строений .

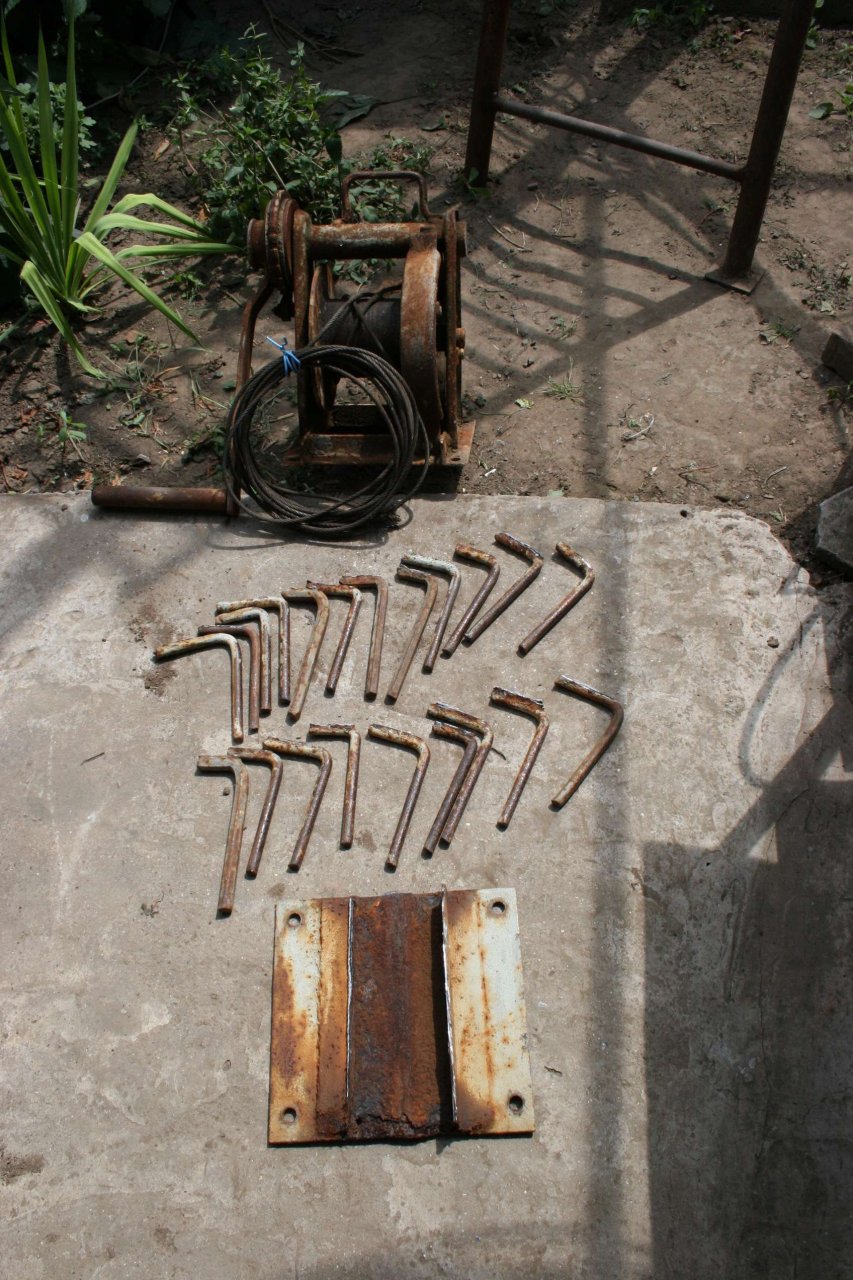

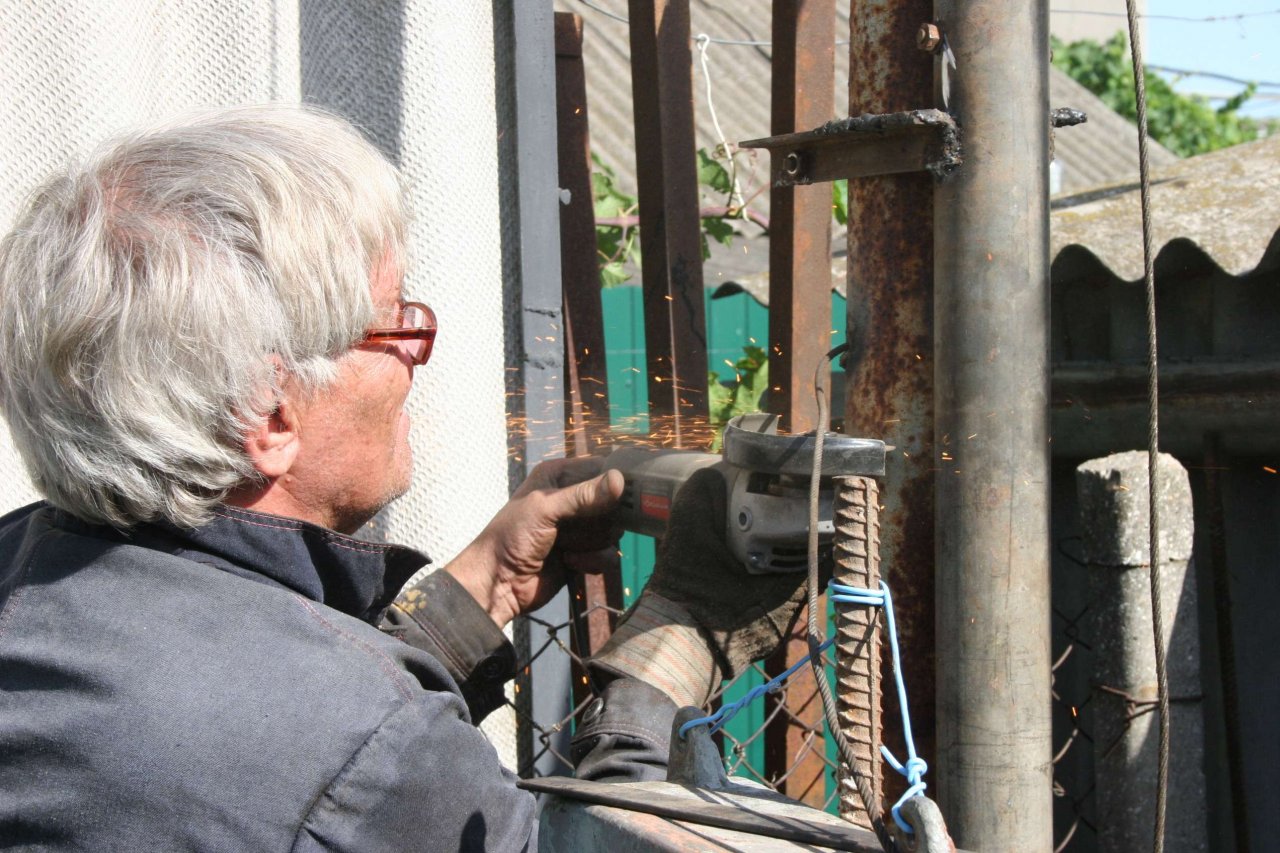

      Надеюсь сама идея демонтажа мачты в таких жестких домашних  условиях может кому-то понадобиться. Поэтому решил черкнуть эту статью и дополнить несколькими  фото с подробностями…. Многие рабочие моменты – как, например, спускаясь с верху вниз срезал турбинкой все 24 штуки приваренные ножки – описывать не буду. Это потом  понятно  на фото…. Постарался подобрать их по смыслу и по хронологии ….

          Сейчас сложно отвечать на телефонные звонки и е-майл. Впереди еще тьма работы.

Летняя жара – до +40 в тени доканывает и поэтому работаю перебежками с раннего утра и после 18 часов – до захода… А в самые жаркие часы, сидя под кондиционером, можно  и  статью написать …

     Может быть допишу еще и процесс переделки телескопа от Р-409. Там есть интересные нюансы переделки системы блокировки защелок и др…



                     03 July 2019                73! de UX0FF
