       Начиная со средины января перебежками занимался антеной на 6 м.

     9-ть квадратов, установленные на этой же мачте в 2015 году и переделанной под элевацию в конце 2018 года, был вынужден демонтировать  из-за сильной расстройки после добавления узла элевации. И –невозможности поднимать  выше 30 градусов – рамки упирались в мачту!

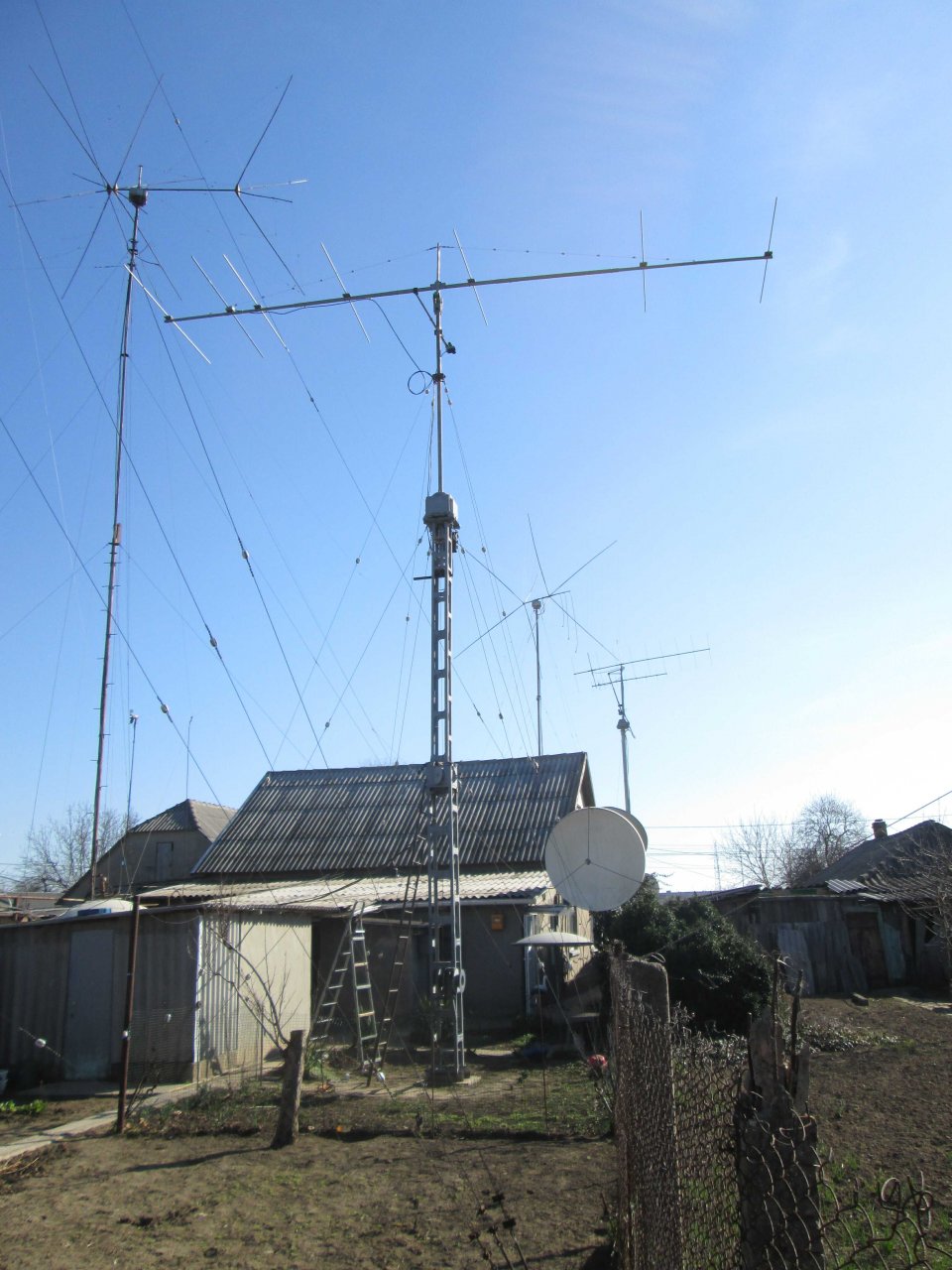

      После долгих раздумий выбор пал на 7эл YU7EF, с траверсой 9м. В оставшемся пространстве моего приусадебного участка даже эту антенну впихнуть получалось с трудом. Тьма антенн и растяжек вокруг заставили все нюансы продумывать до сантиметров …

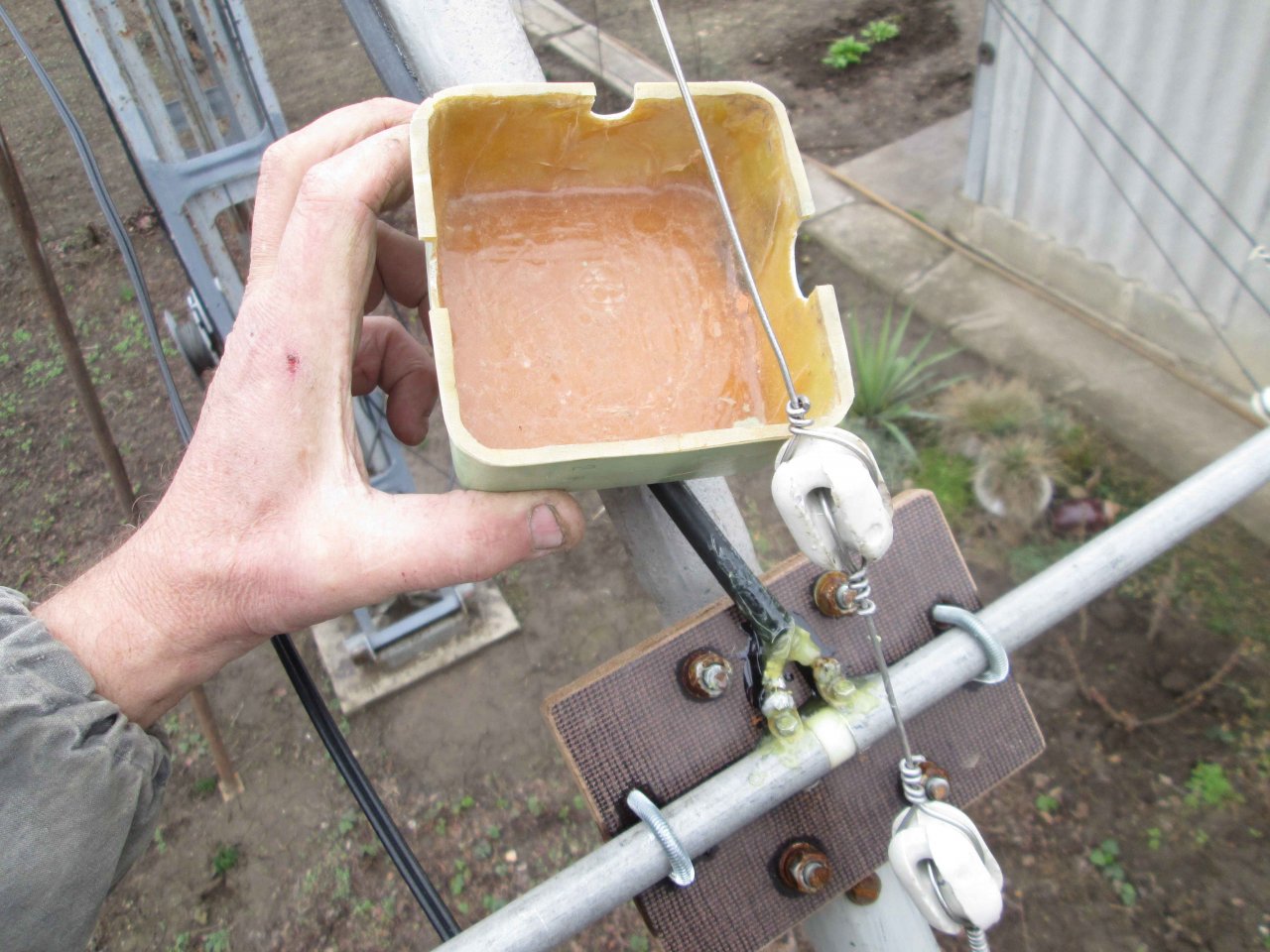

     Конструкцию особо описывать нет смысла. Разве что – узлы крепления элементов. Для этого использовал площадки из текстолита размерами 170 х 110 мм и толщиной 10 мм. Крепление к траверсе и элементов на них – с помощью хомутов. Для их изготовления изготовил скобогиб. Подробности желающие смогут перечитать в моей статье от 15.12.2018…

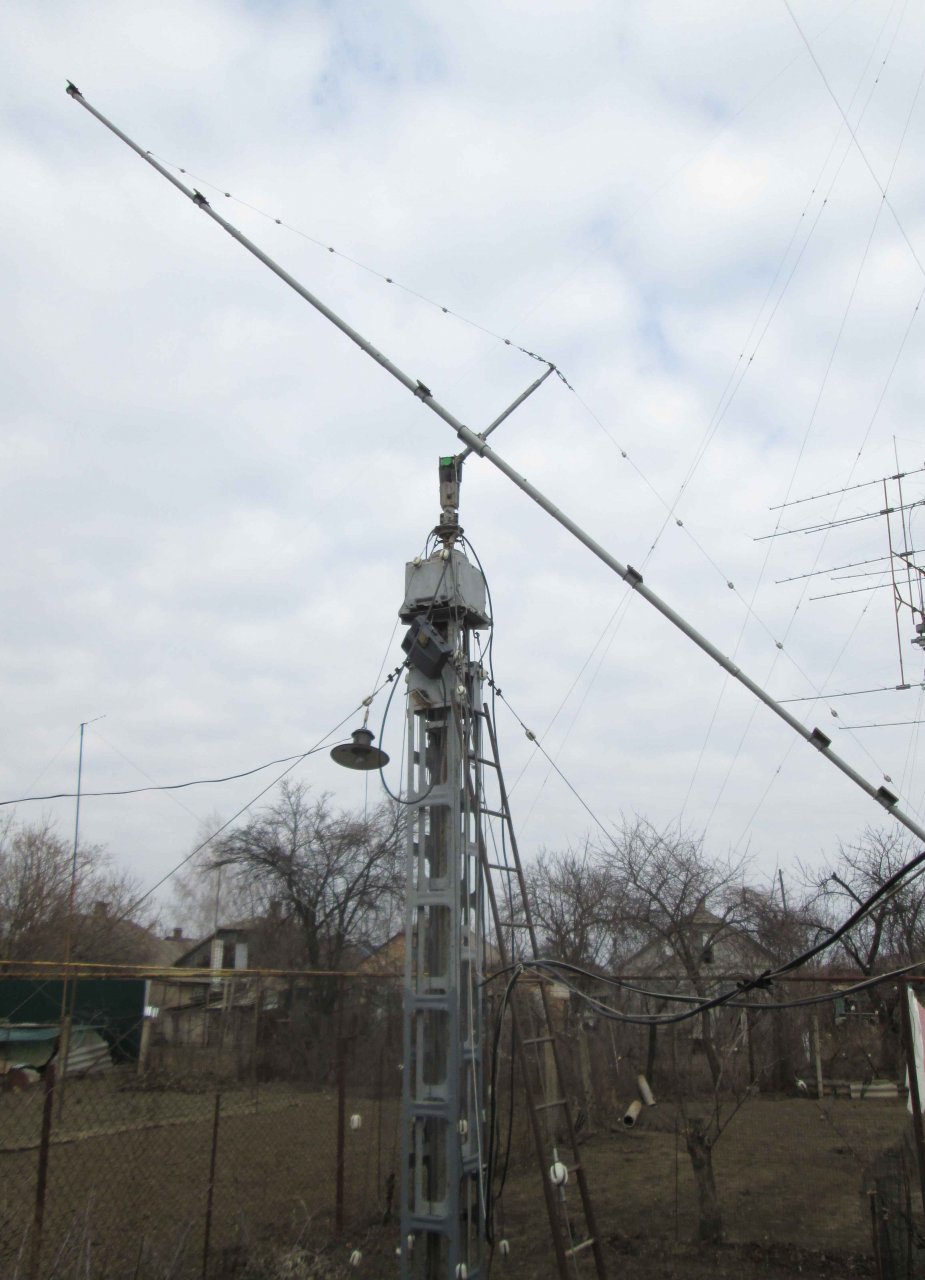

     9-ти метровая траверса собрана из дюралюминиевых труб диаметром 55 мм в средине и – диметром 47 мм – ближе к концам траверсы. Расчалка - из нержавеющей проволоки 3 мм, разбитая стандартными «орешками» на отрезки по 45-50 см …

    Элементы – из 16 мм трубок из анодированного алюминия АД31Т5 . Вибратор – из дюралюминиевых труб ДТ-16 – диаметром 18 мм.

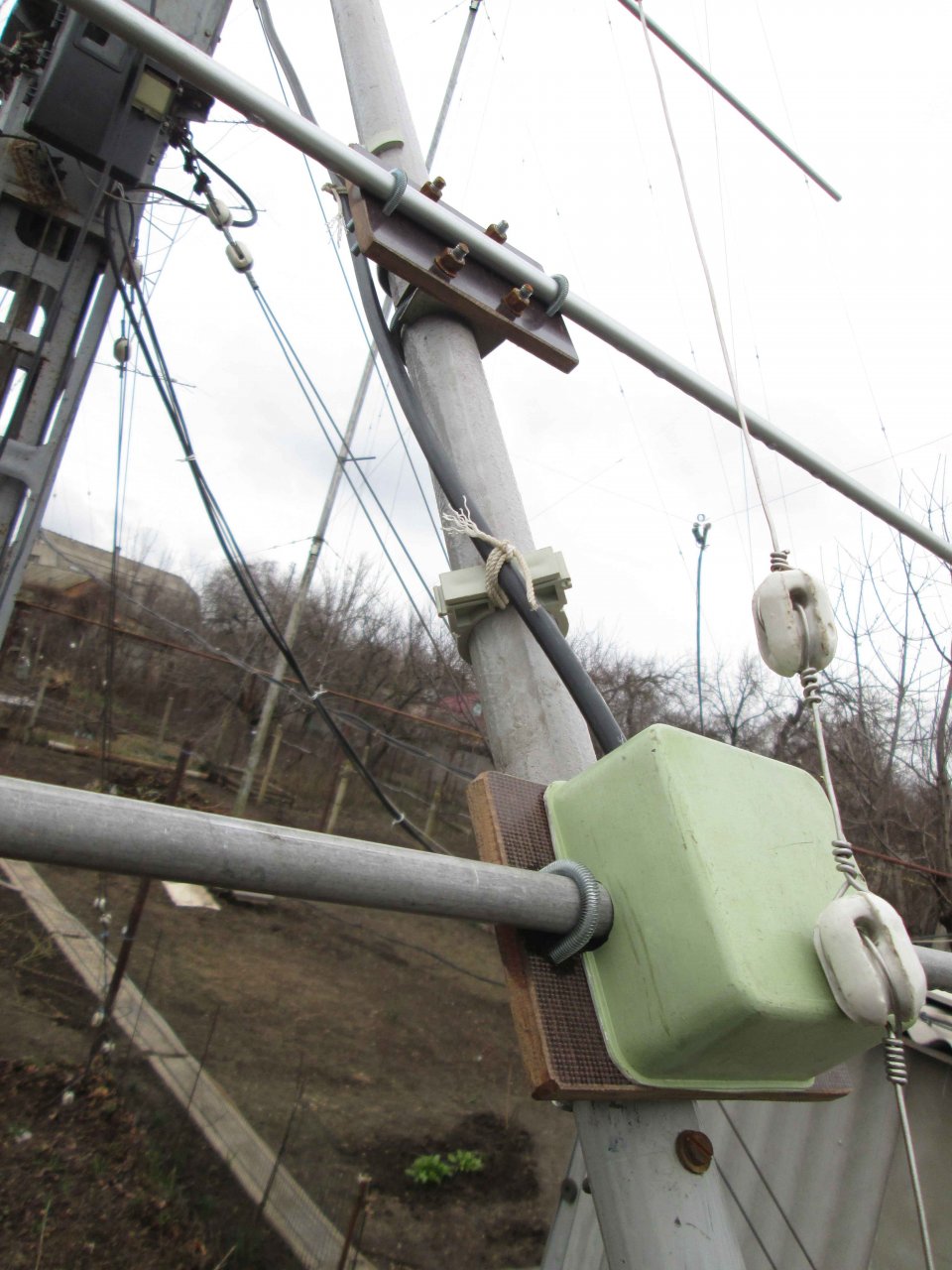

     Кабель – до коробки с реле и LNARG-214 U.   А дальше - в шэк - M32M32- 8DFB 30M.

Приятно что КСВ  получился сразу 1.05 во всем разрешенном нам участке 6м диапазона. Никаких дополнительных настроек  не  понадобилось…

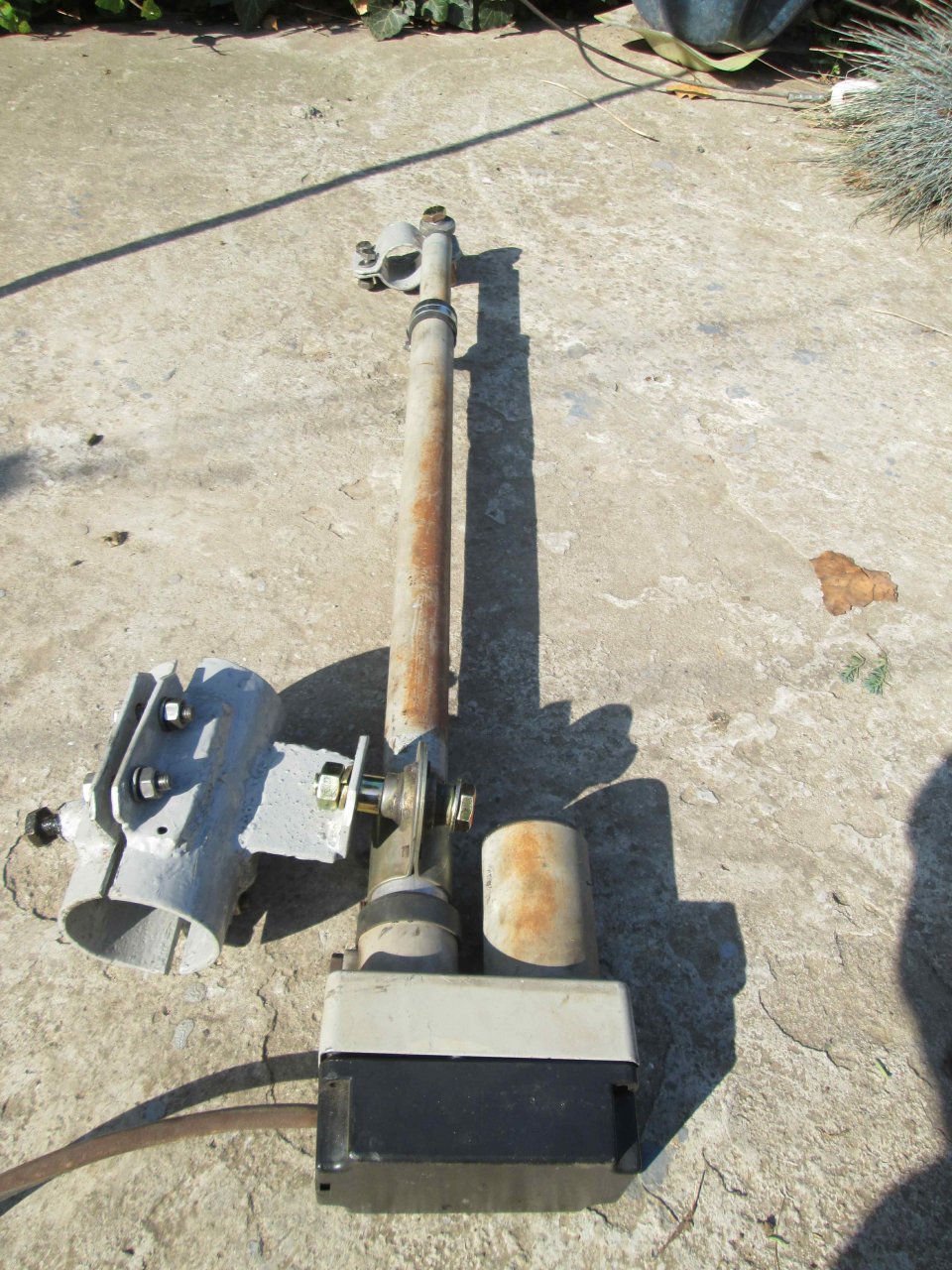

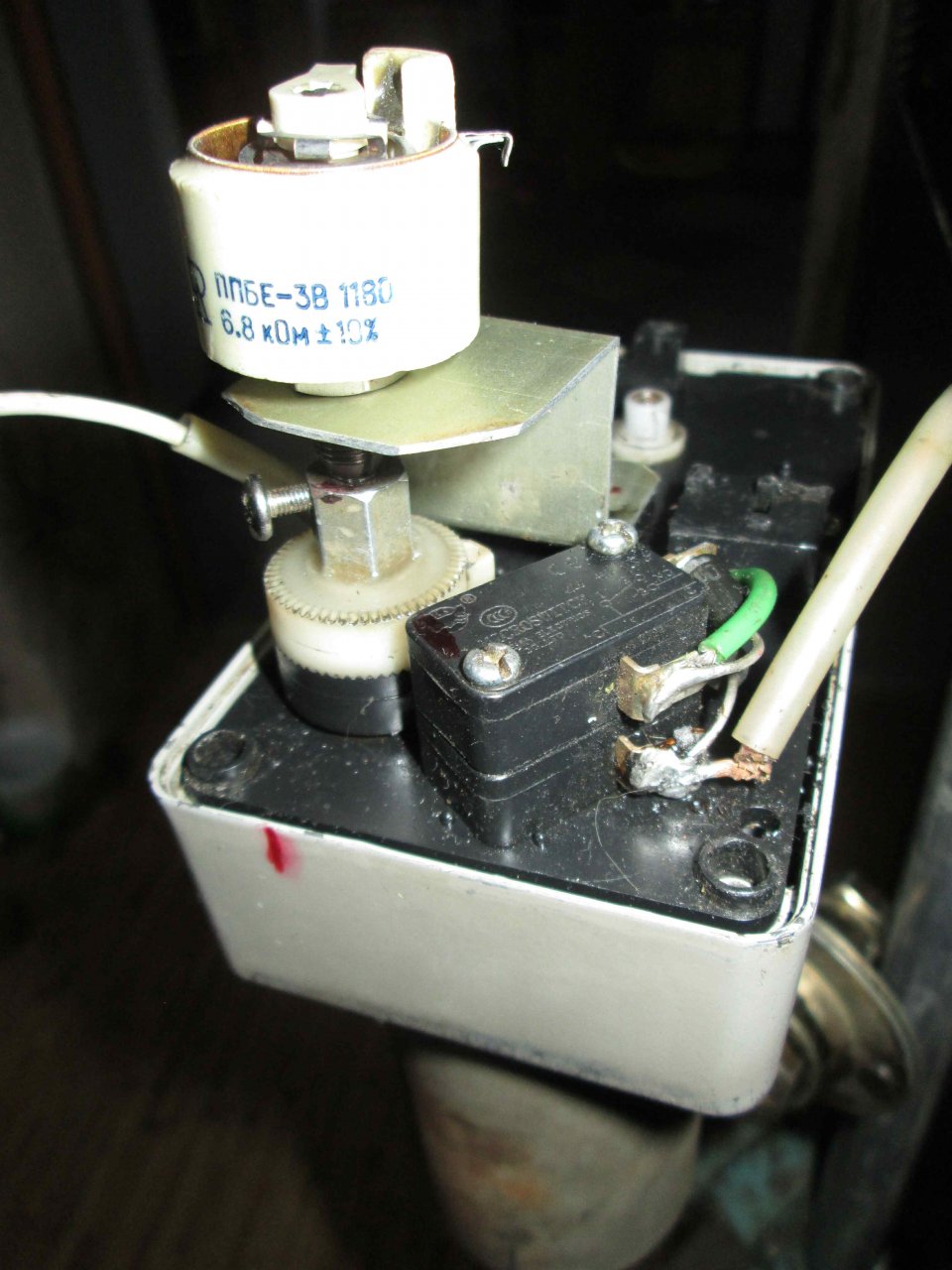

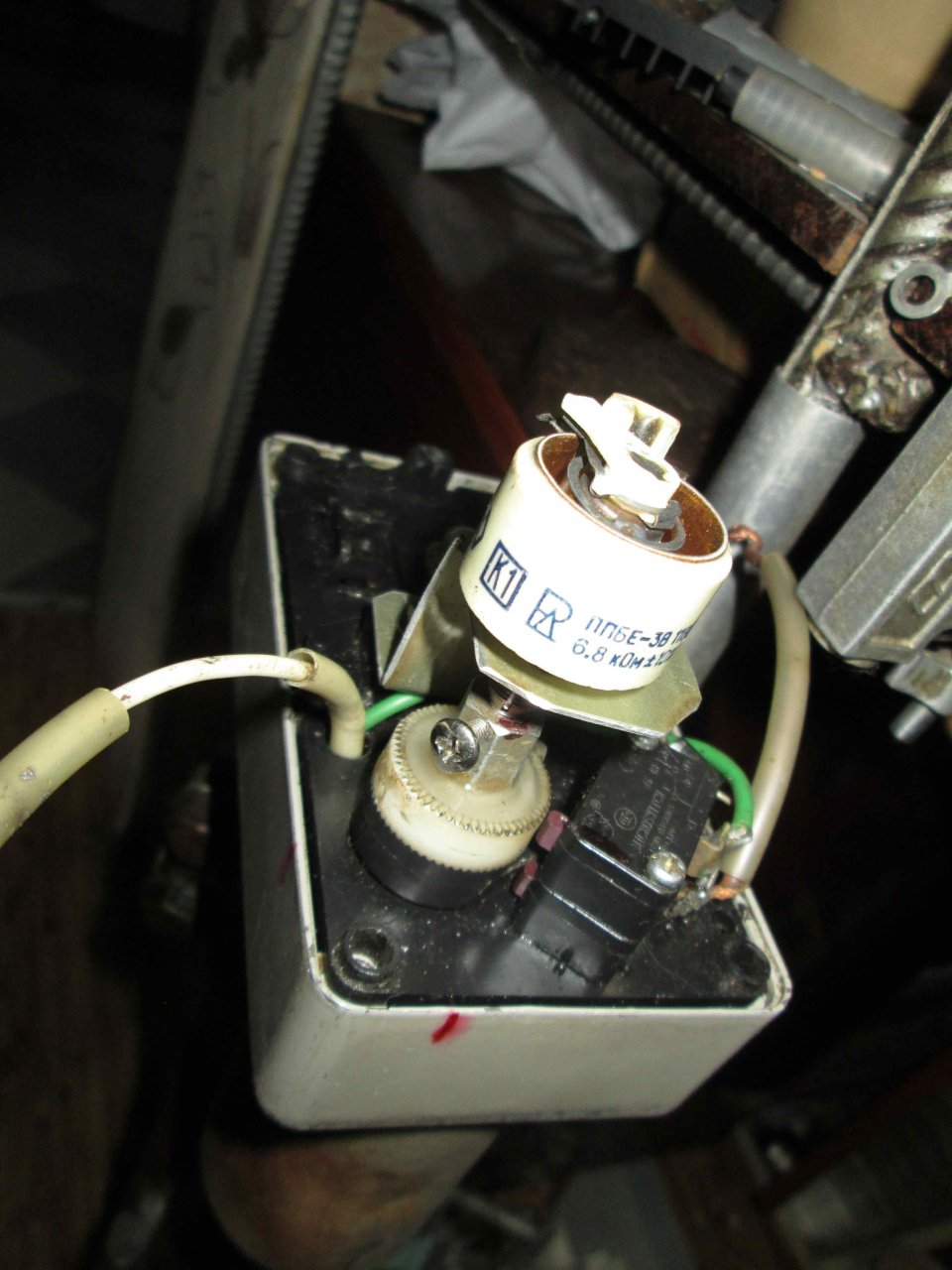

    Для элевации использовал актюатор 18 дюймом. В нем удалось пристроить резистор для индикации угла элевации. Такой вариант применил впервые и теперь подумываю – не переделать ли и остальные актюаторы ?! Такие же актюаторы использую на ЕМЕ и SAT антеннах. Фото надеюсь объяснят саму идею…Использование резистора намного упрощает индикацию угла элевации. В заводском варианте, напомню, задействован датчик импульсов от геркона и вращающегося магнитика. А это неизбежно приводит к использованию цифрового позиционера … Здесь же вопрос индикации решается элементарно просто – с помощью китайского мультиметра считывающего показания этого резистора.

    Теперь спокойно могу поднимать антенну до 60-70 градусов по элевации!

 Остается проградуировать показания угла элевации и проверить антенну

на Луне. Как показывает опыт W7GJкоторый использует такую же антенну

в своих экспедициях и проводит пару сотен связей в один заезд…При  этом – проводит немало связей с теми  у кого  одна 5-6 эл. антенна…

В общем -  теперь  буду поактивнее ЕМЕ и на 6 м.

    Напомню – свою первую «лунную» связь на 6 м я провел еще в 2003 г  именно с W7GJ.

Скан QSL-ки этой исторической QSO прилагаю …

Для него это была Новая Страна. И – первая связь USAUR. Думаю, что это была так же и первая лунная связь из Украины на 6 м….  Тогда с 5-тью квадратами провел еще с десяток ЕМЕ связей и возобновил активность уже после добавления до 9-ти квадратов… После 177 Стран на 6 м теперь сработать что-то новое будет удаваться в основном при связях через Луну … По крайней мере – оставшиеся 16 Штатов для WAS 6m  «добить» без Луны шансов мало …

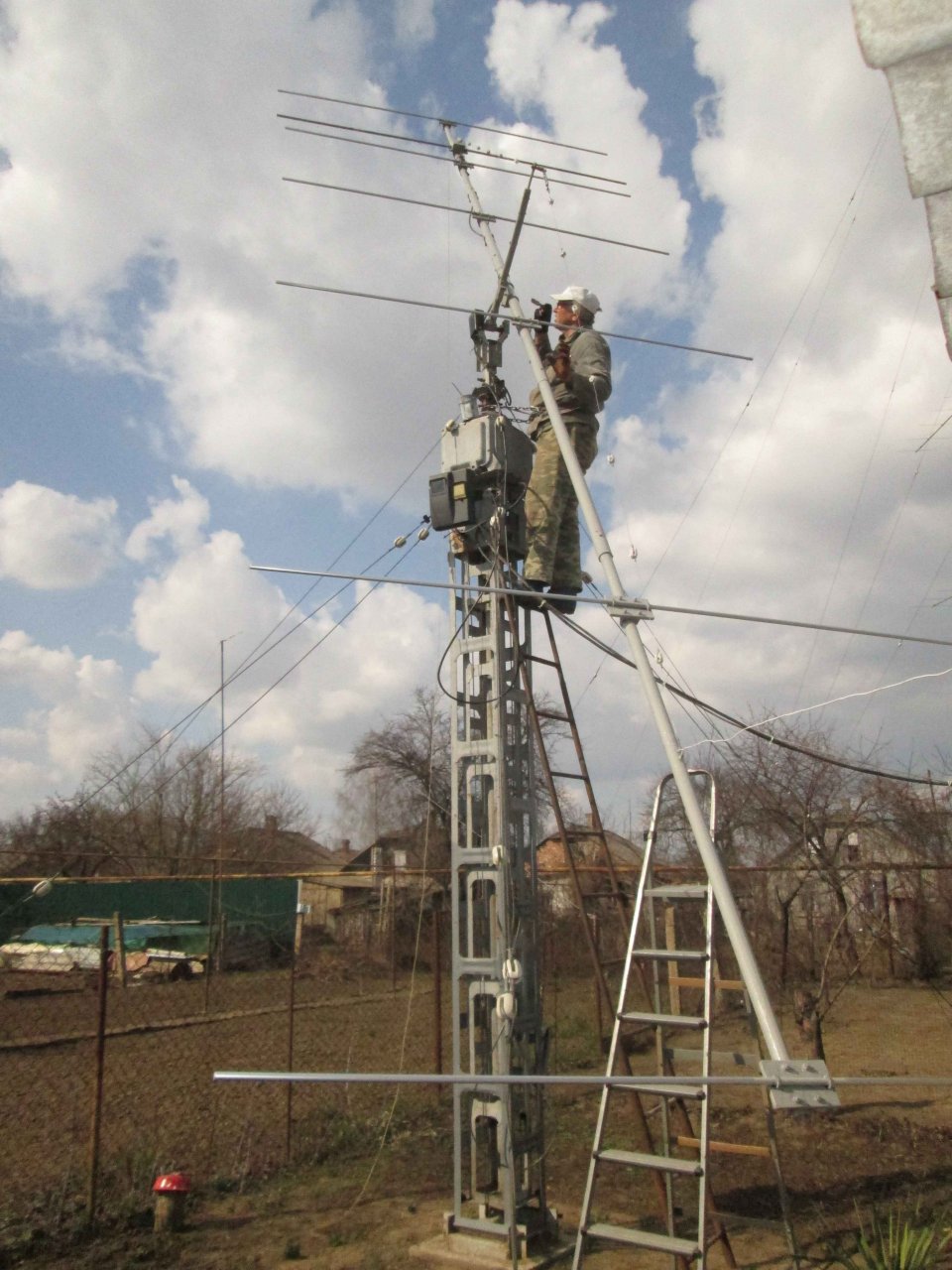

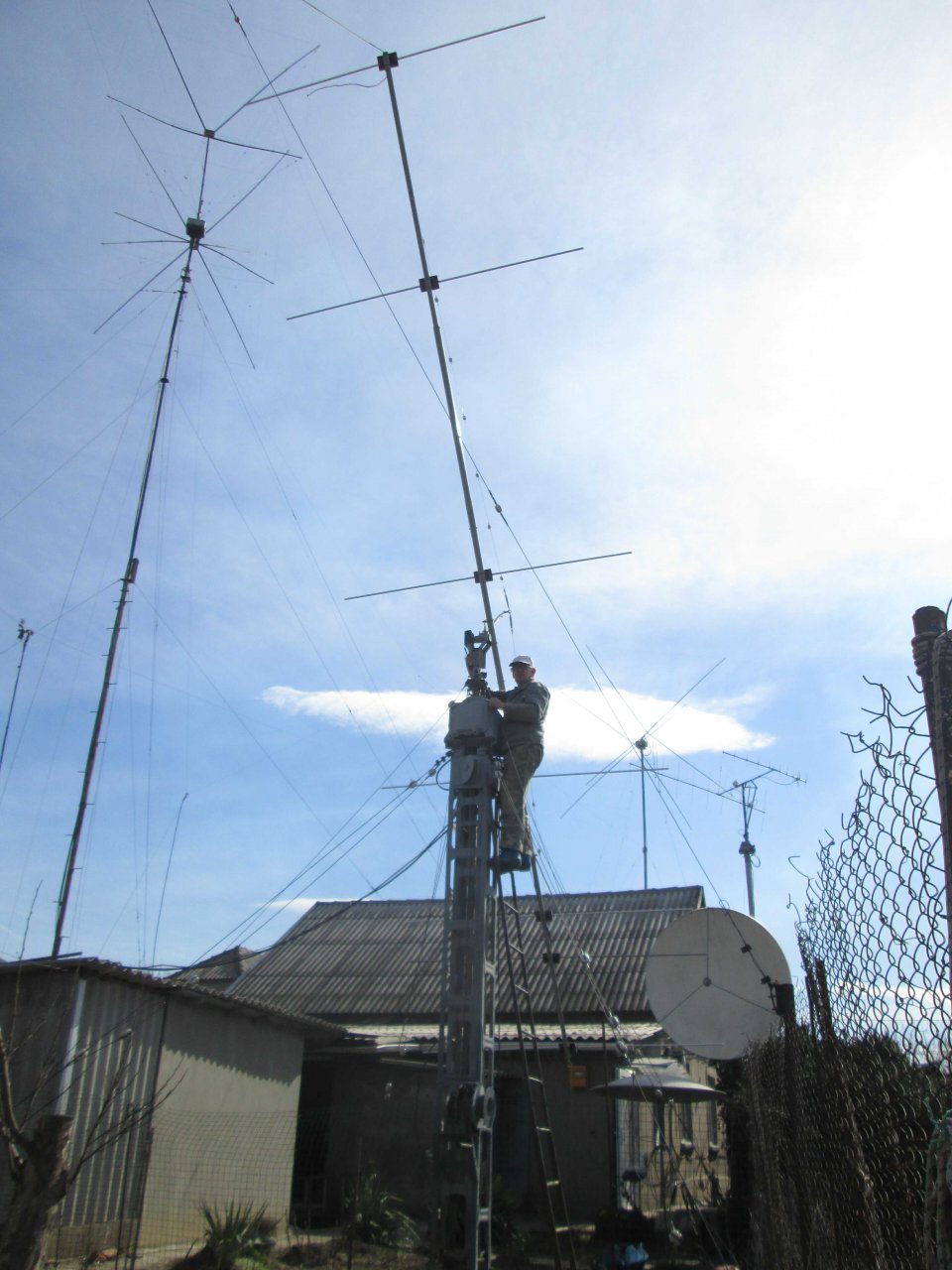

      Небольшая подборка фото по хронологии. Для тех кто  оправдывает свои затянувшиеся на многие годы планы по установке 7-ми метровой мачты:   - основная часть работы была проделана в зимний период!        Причем – все работы проделал сам! Хорошо продумал весь процесс сборки антенны. Благодаря узлу элевации траверсу можно было периодически переворачивать вверх-вниз  и добираться к любой ее части с 3-х метровой стремянки …



              73! deUX0FF
