Очередной обмен опытом по изготовлению нужных многим Приспособлений…

    Решил снять свои 9 квадратов на 50 мс. Основная причина – при подъеме выше 25 градусов по элевации – рамка упирается в мачту. Да и внедрение внутрь квадратов  узла поворота и актюатора привело к значительной их расстройке…

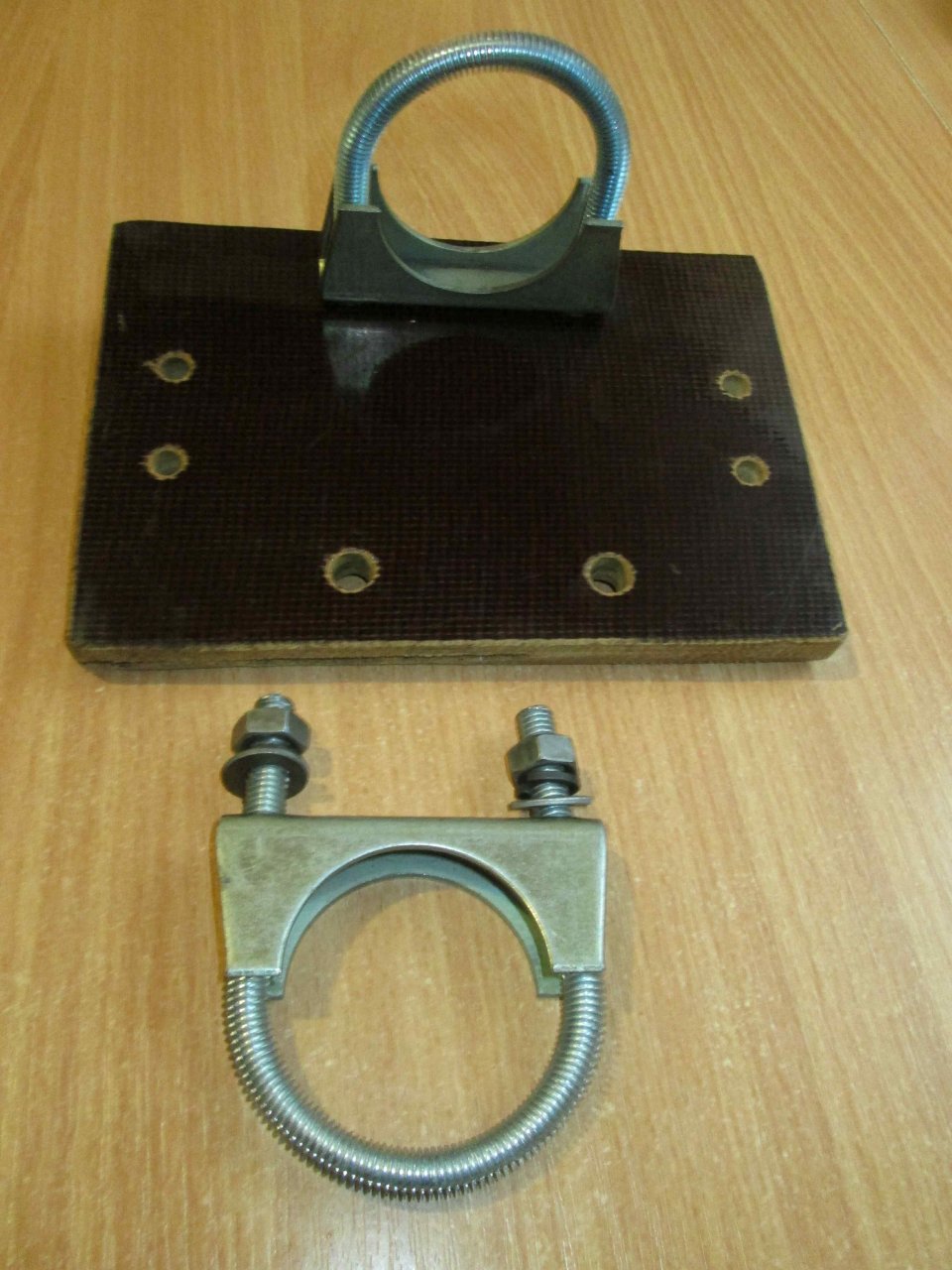

   Остановился на 7-ми элементной «Яги» конструкции YU7EF. Траверса 9 метров. Для крепления элементов планирую использовать текстолитовые пластины и хомуты с U-образными скобами. Их нужно как минимум 14 штук для крепления самих текстолитовых площадок к траверсе и еще столько же для крепления самих элементов. Готовые не устраивают по длине. Пришлось изготовить скобо-гиб. Полная аналогия с трубо-гибом. В основе лежат сменные ролики . Под разные диметру труб и скоб. Решил не тратить время и  силы на нарезку резьбы и купил на рынке шпильки с резьбой М8 и М6 длиной по 1м. С таким приспособлением  процесс изготовления скоб занимает  очень мало времени.

      Надеюсь многим сама идея этого простого трубо-гиба понравится. На фото, полагаю,  все понятно. Ко всему – на местном уровне – это приспособление  можно брать «напрокат» …

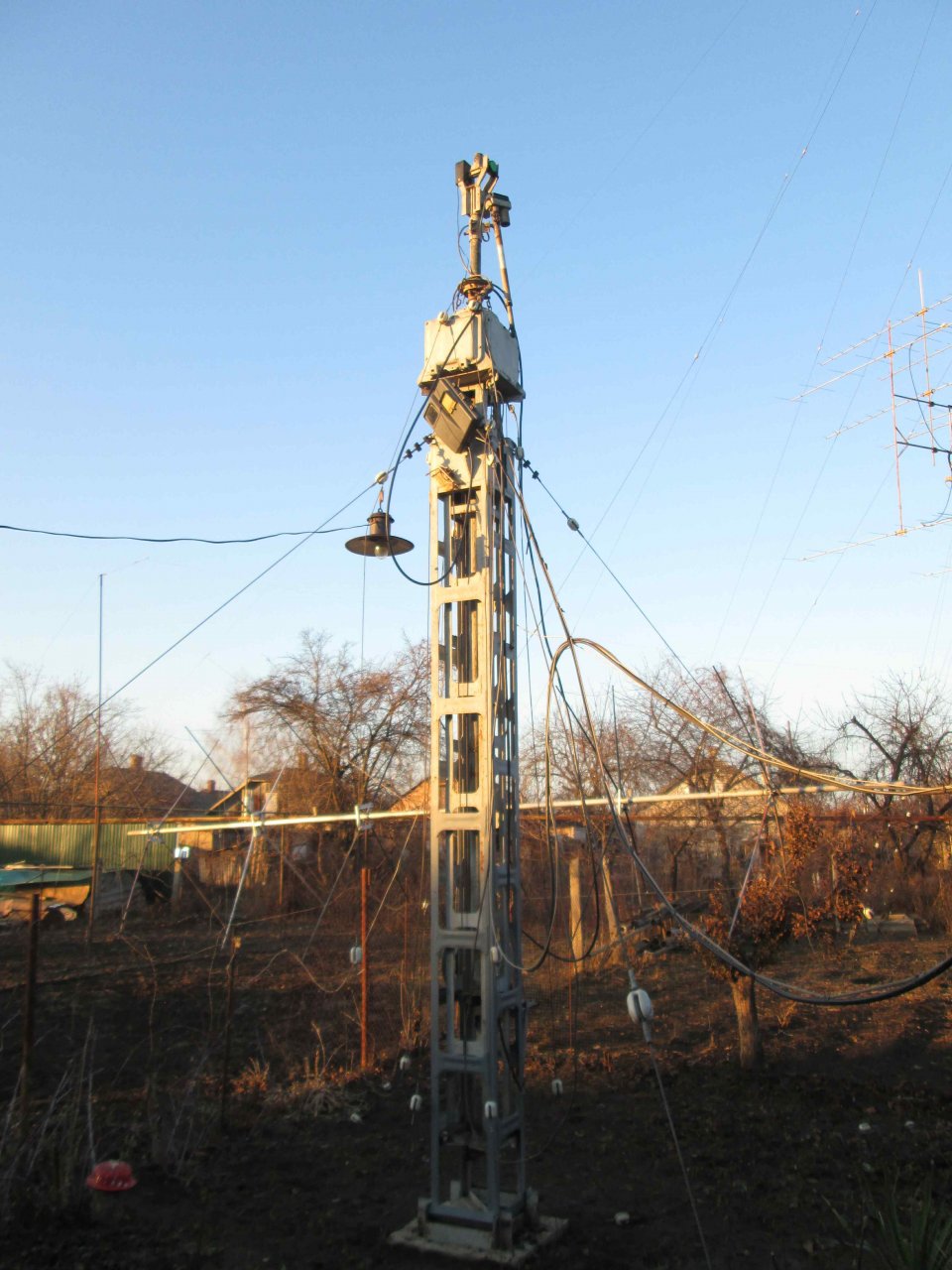

     Вчера успел ко всему еще опустить мачту и снять  «квадраты». Погода порадовала. Причем – все эти работы смог сделать один, без помощников …

     Поскольку сегодня погода резко ухудшилась  - занимаюсь комнатными работами и есть время черкнуть немного по этому поводу.

     Для сборки «Яги» практически все готово. Теперь надо дождаться  «летной» погоды. Но для ее установки на мачте очевидно без помощи не обойтись … Хоть и элементы всего лишь  по 3 м - в сборе это будет конструкция явно не для подъема одному …

    Позже опишу и  этот процесс …

    Квадраты, кстати, легко разделяются на несколько антенн. Скажем – три штуки

по три «квадрата». Рука не подымается этот свой  многомесячный труд разобрать

по молекулам… Желающие забрать по чисто символической цене – звоните ….

    15 Dec.2018

            73! deUX0FF
