      Очередной обмен опытом по обустройству УКВ антенн для поворота по элевации.



Имеющиеся лунные антенны хоть и имеют значительно большее усиление, но использовать для связи через спутники весьма проблематично, ввиду изначально низкой скорости вращения. Полный оборот – около 7 минут! Для связей через Луну – это нормально. Но – для следования за пролетающими спутниками выше 15 градусов над горизонтом – слишком медленно …   А имеющиеся  2 антенны  с вертикальной поляризацией,   установленные специально для связи в ФМ пару лет назад  изначально не планировались для работы через спутники…Сигнал со спутников на этих антеннах полностью пропадал при пролете спутников выше 25-ти градусах над горизонтом.

     После восстановления КВ антенн пострадавших в январском урагане пришел к мысли, что надо добавить на эти антенны вариант поворота по элевации. При этом череда навалившихся домашних проблем подразумевала ограниченность во времени… Но все-таки уложился в одну неделю. Пришлось работать урывками. Антенны демонтировал сам. Телескоп позволяет провести основную часть работ самому. Конструкция для крепления 10 эл. волнового канала на 2м и 11 эл. на диапазон 70 см продумывалась с учетом уже установленного поворотного устройства. И – естественно -  с учетом  ураганов и гололедов , не редких в наших краях…

Поэтому пришлось ограничиться траверсой длиной 2,20 м и мачтой - трубой диаметром 55 мм, длиной 1,5 м.

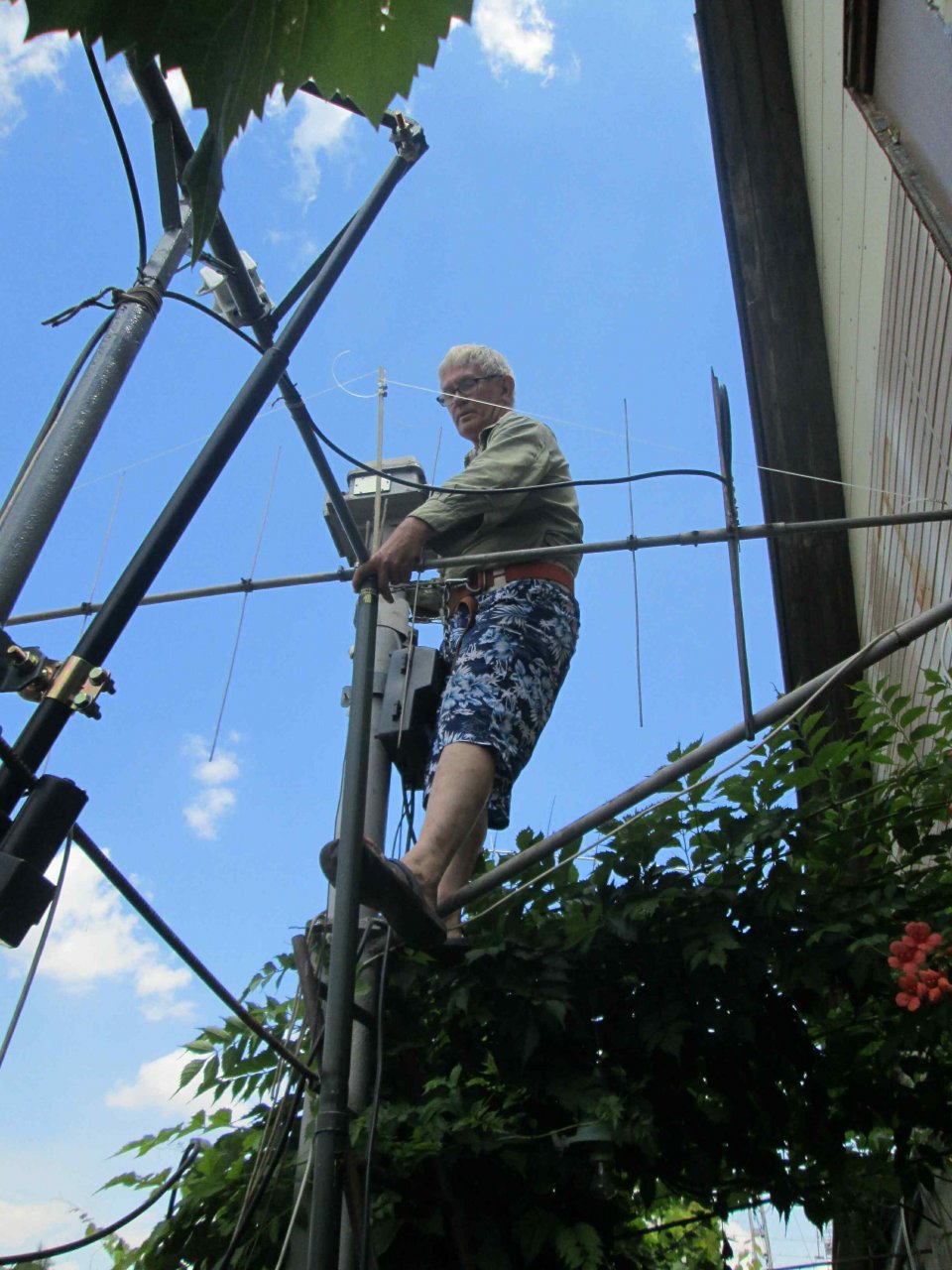

   Поскольку поднять самому всю конструкцию целиком было уже нереально – пришлось привлечь двух помощников.   Ткс UT3FW & UR5FAX ! Поскольку весь процесс и технология подъема были тщательно продуманы и подготовлены – уложились в полтора часа…

     Для поворота по элевации используется 24-ти дюймовый  актюатор для спутникового ТВ.

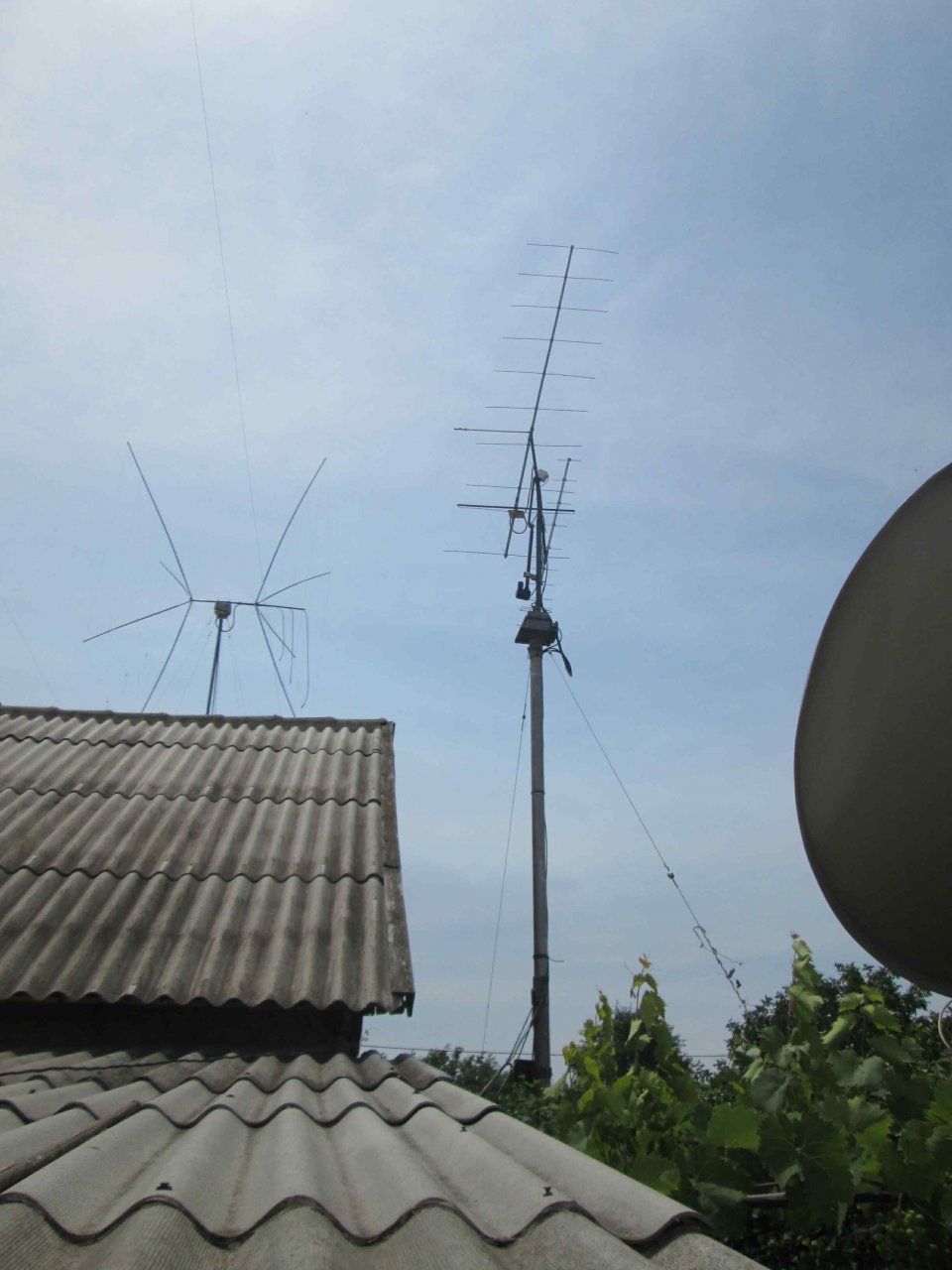

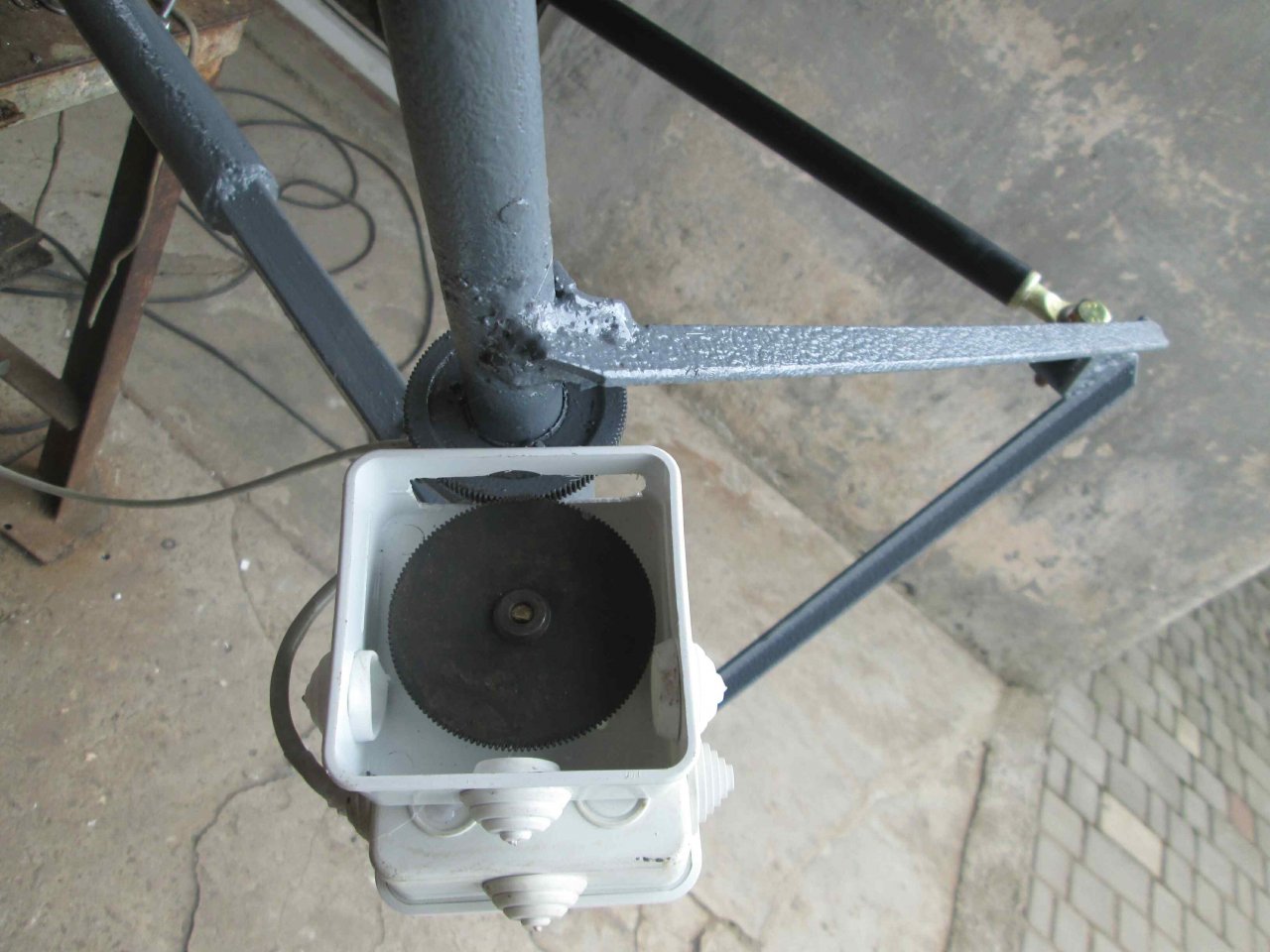

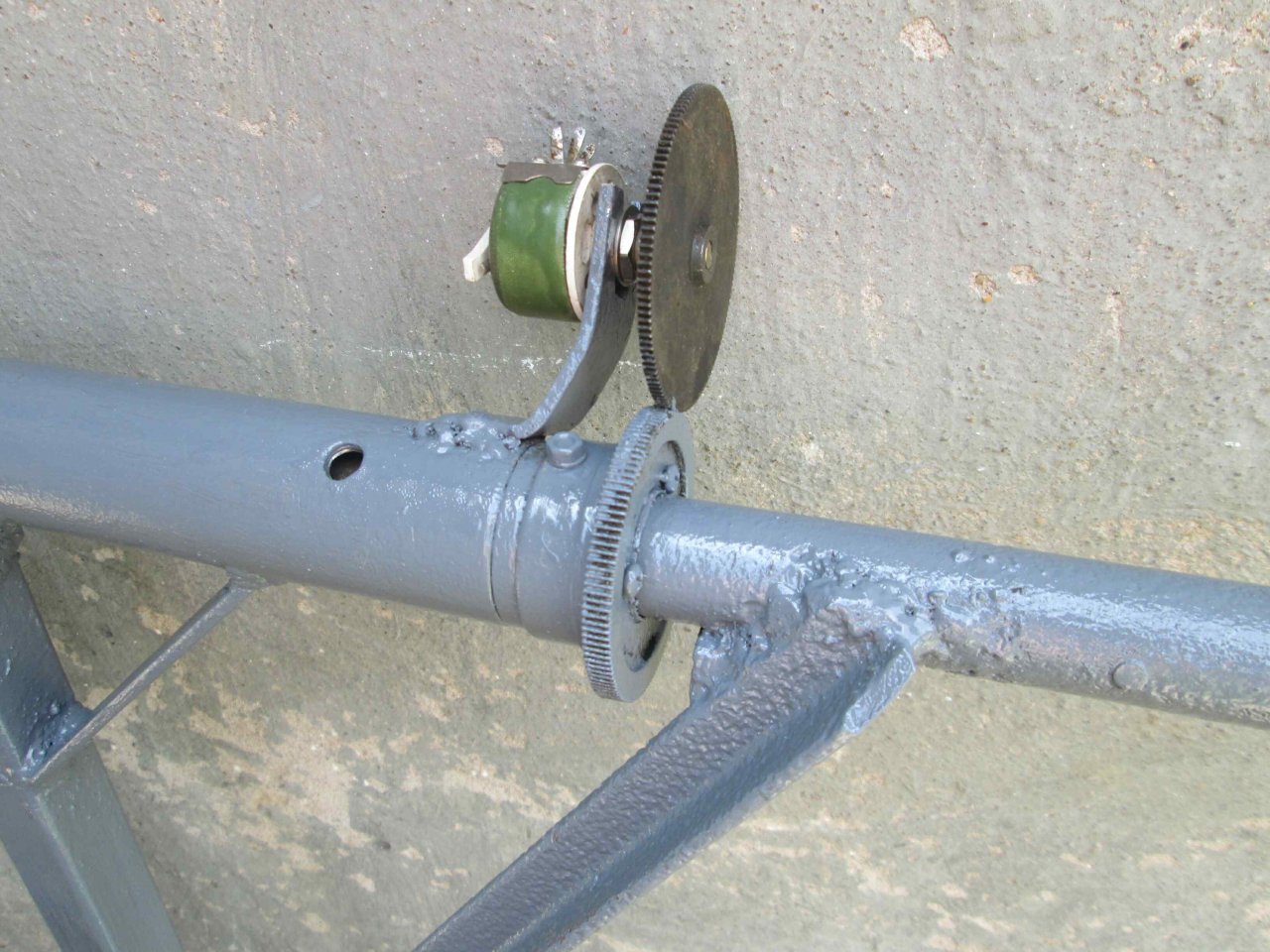

Для индикации угла поворота – проволочный резистор. В щэке – микроамперметр с делителем. И - импровизированной шкалой в градусах. Максимальная элевация получилась 85 градусов, что полностью обеспечивает уверенную работу при любом витке спутника. Включая даже пролет над моим домашним QTH

     В итоге – полный поворот редуктора на 360 градусов по азимуту занимает 50 секунд. А подъем по элевации от 0 до 85 градусов – около 40 секунд.

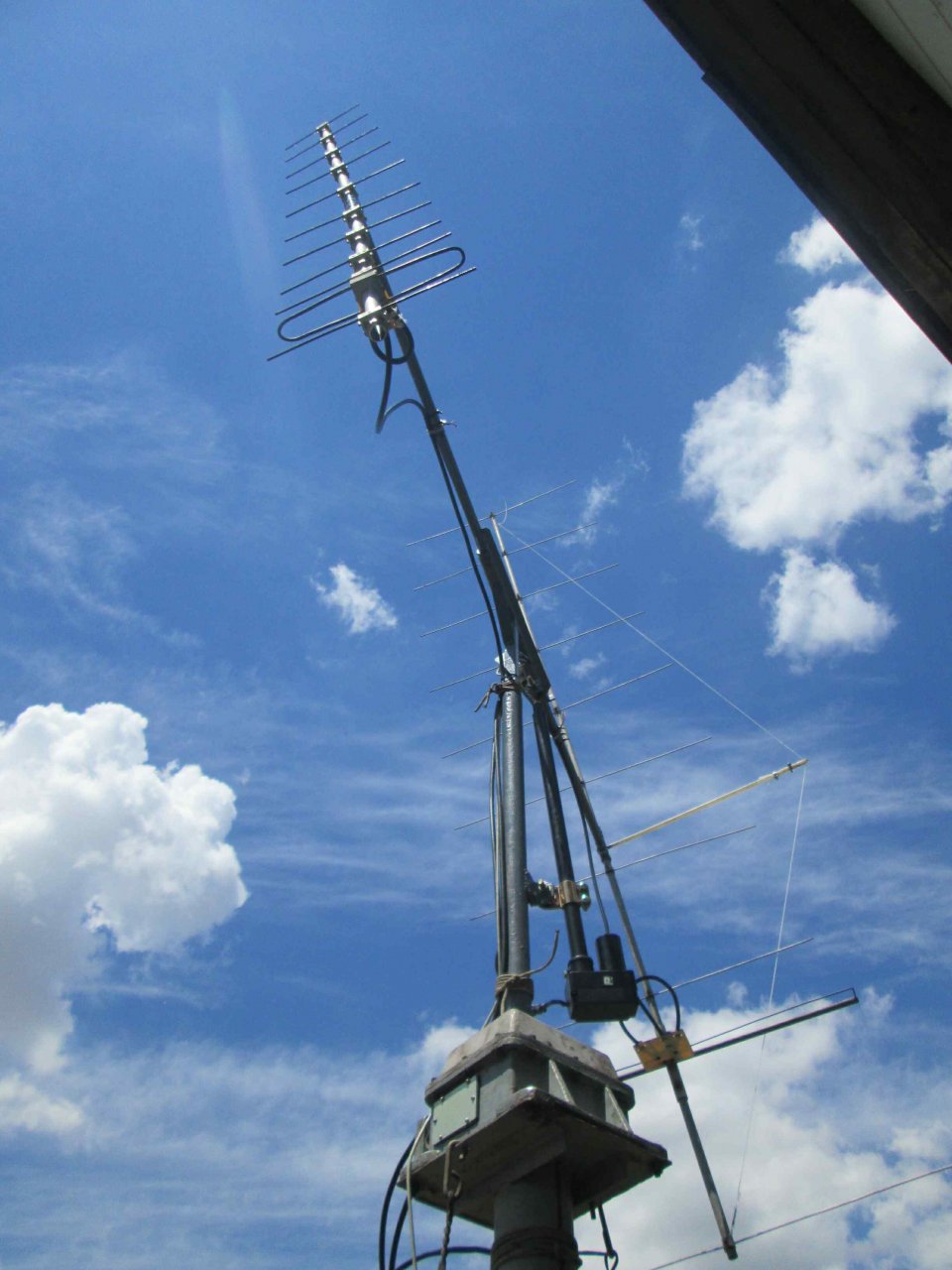

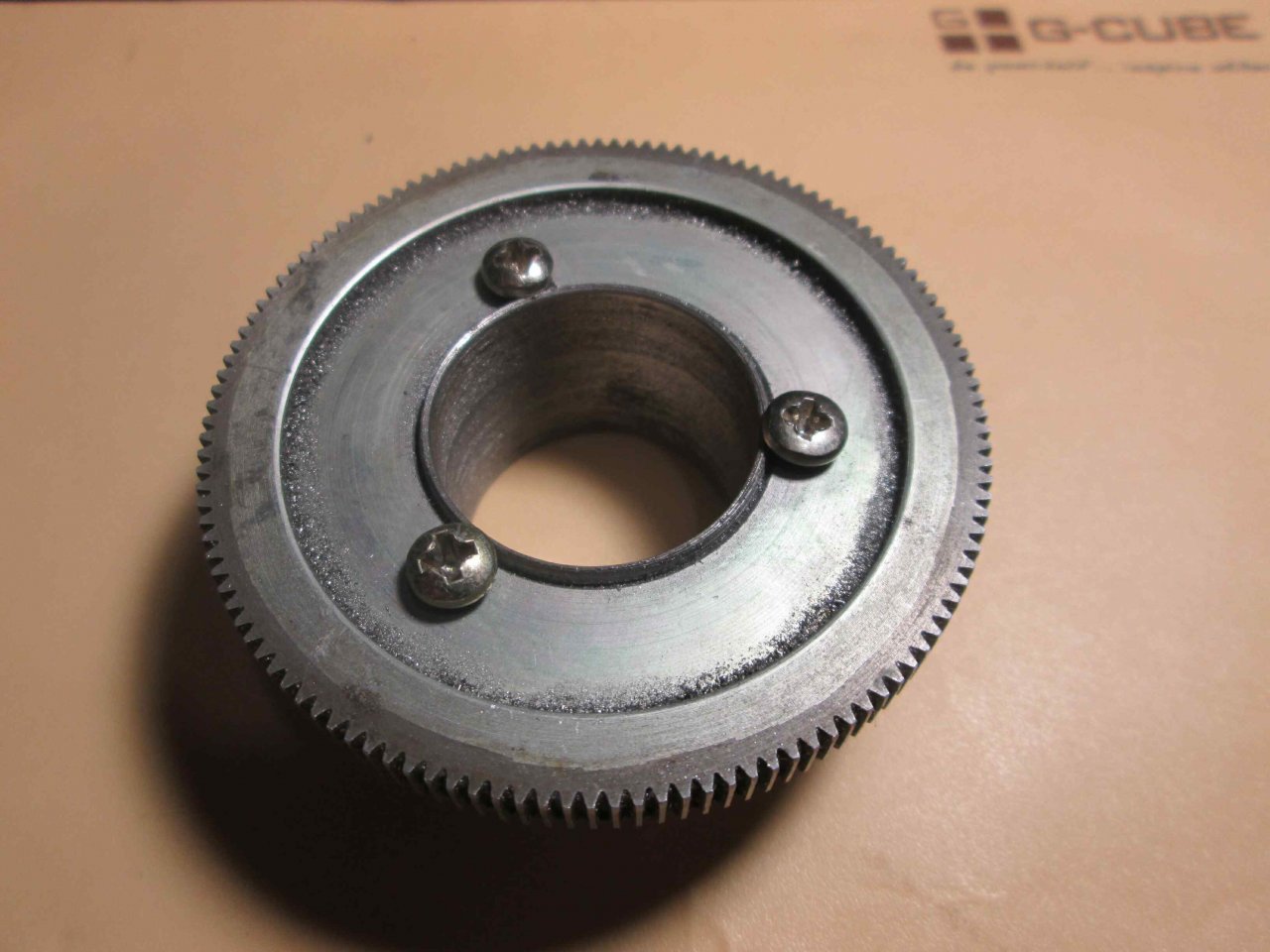

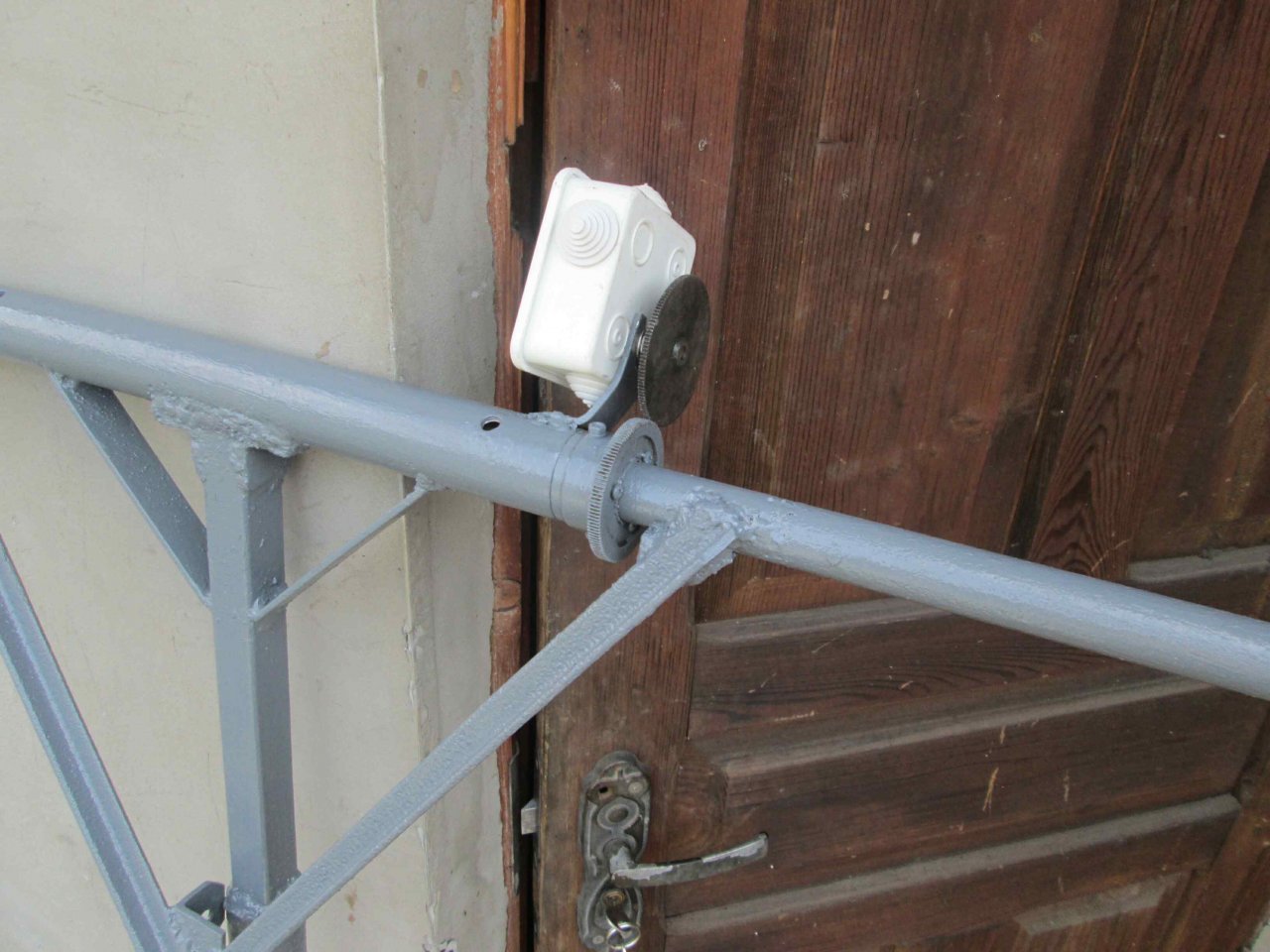

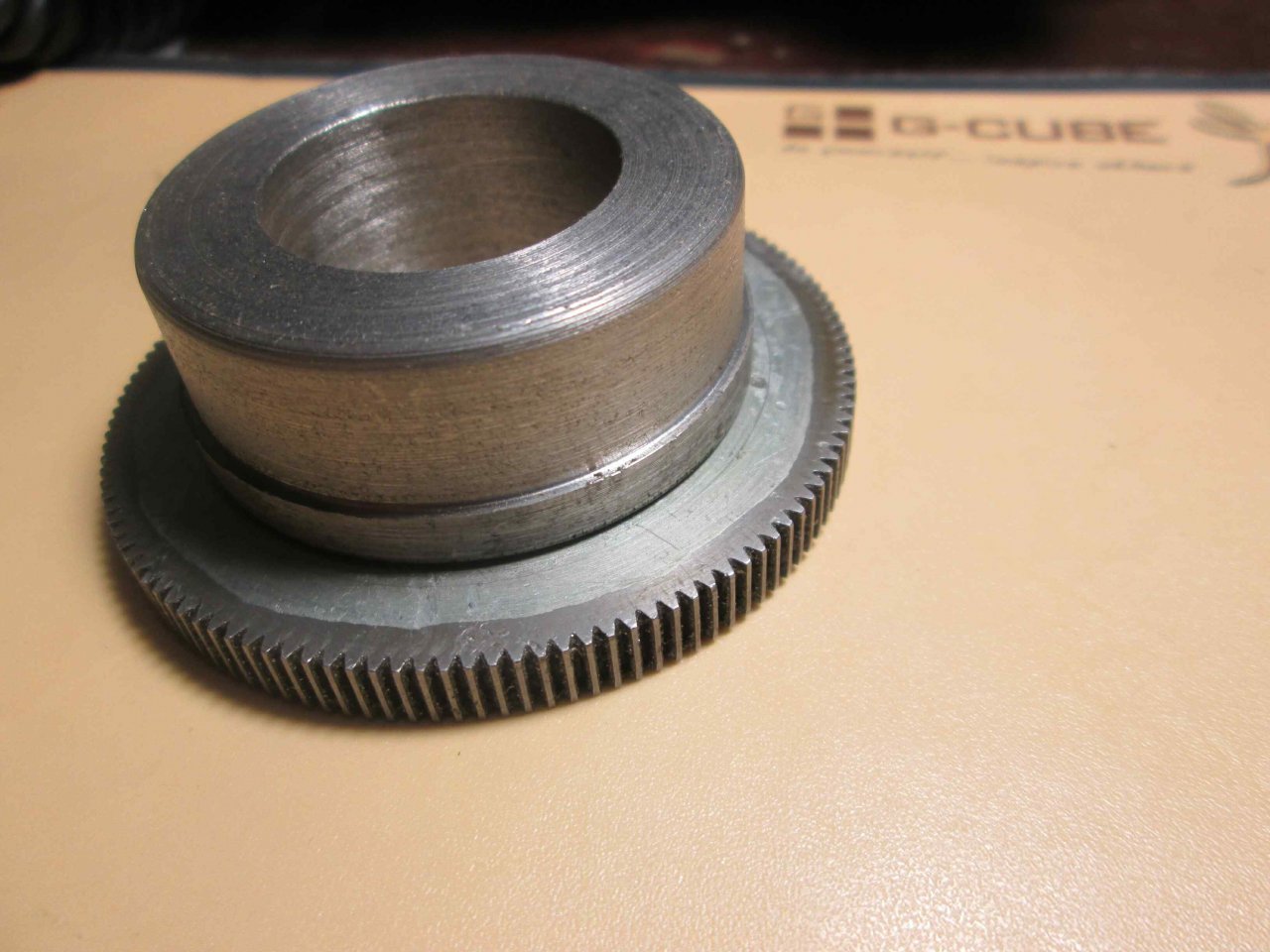

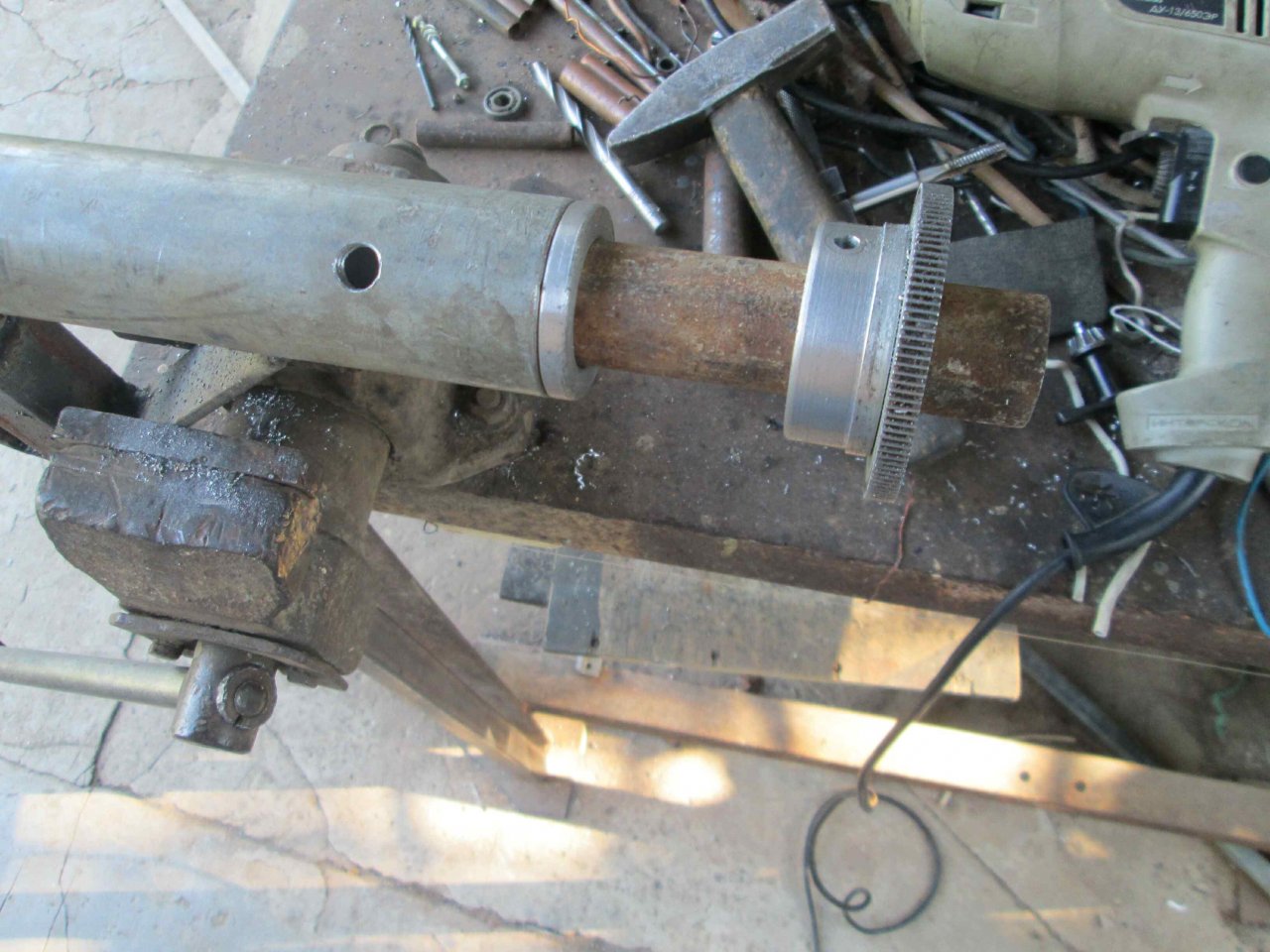

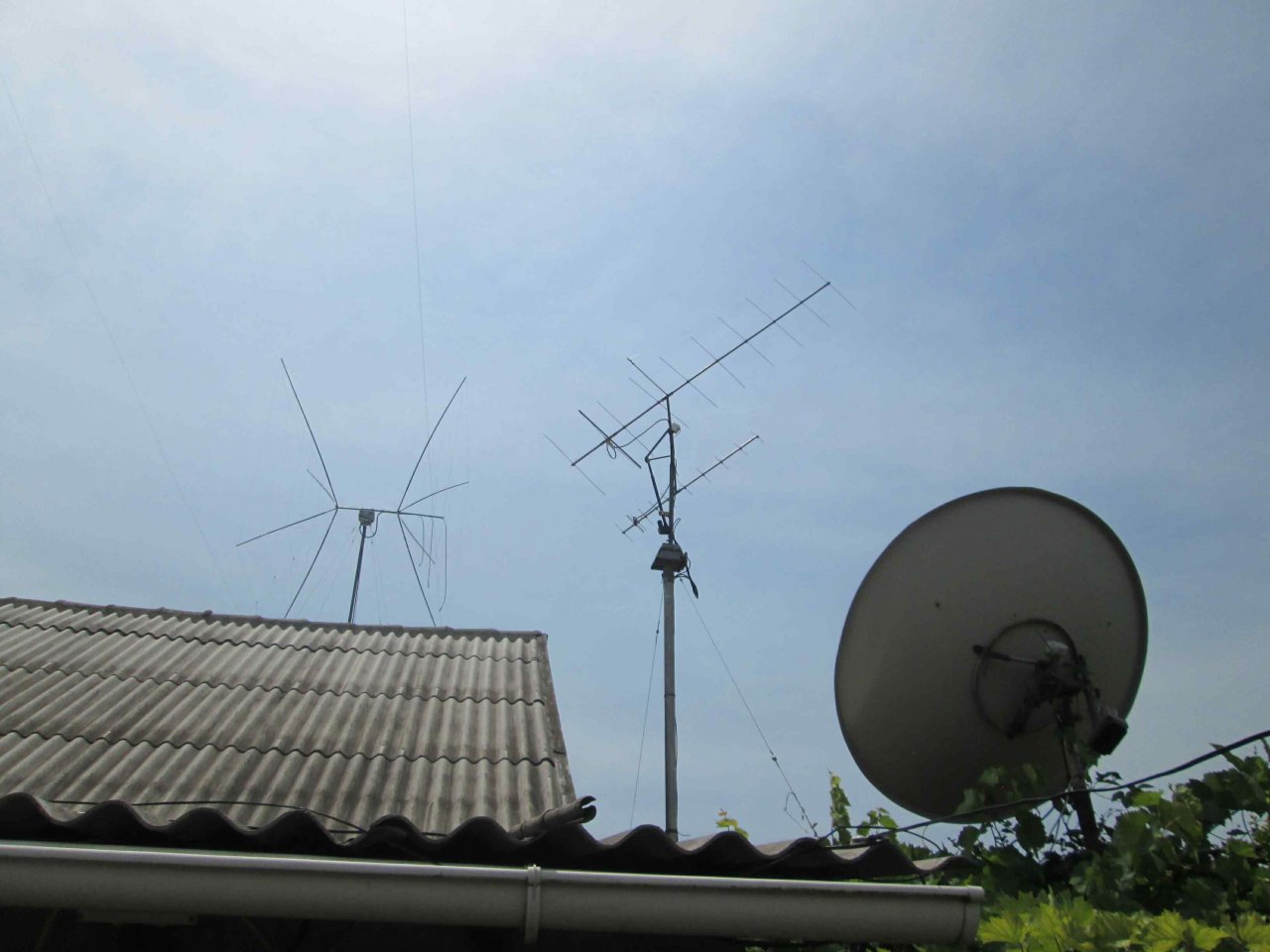

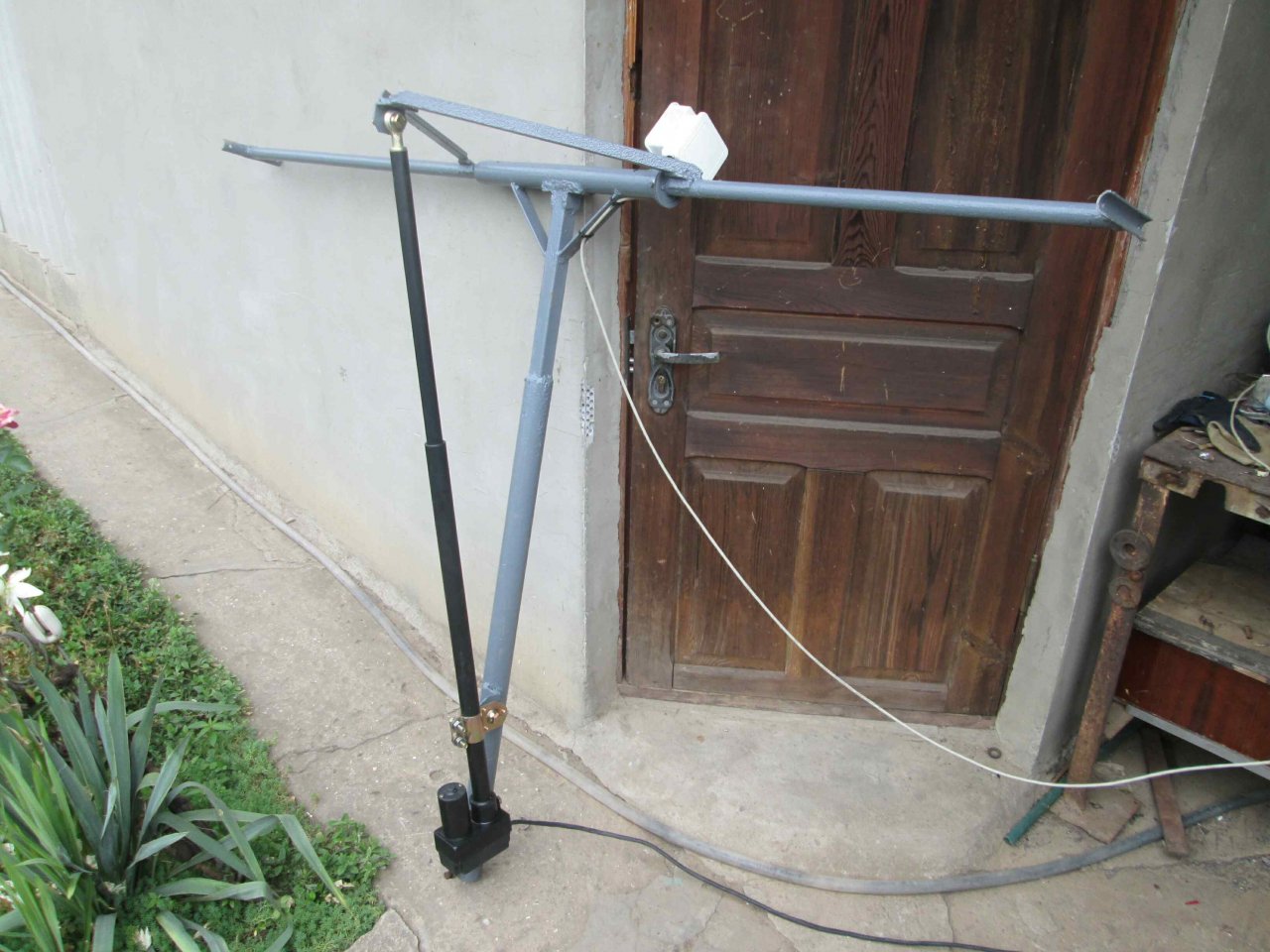

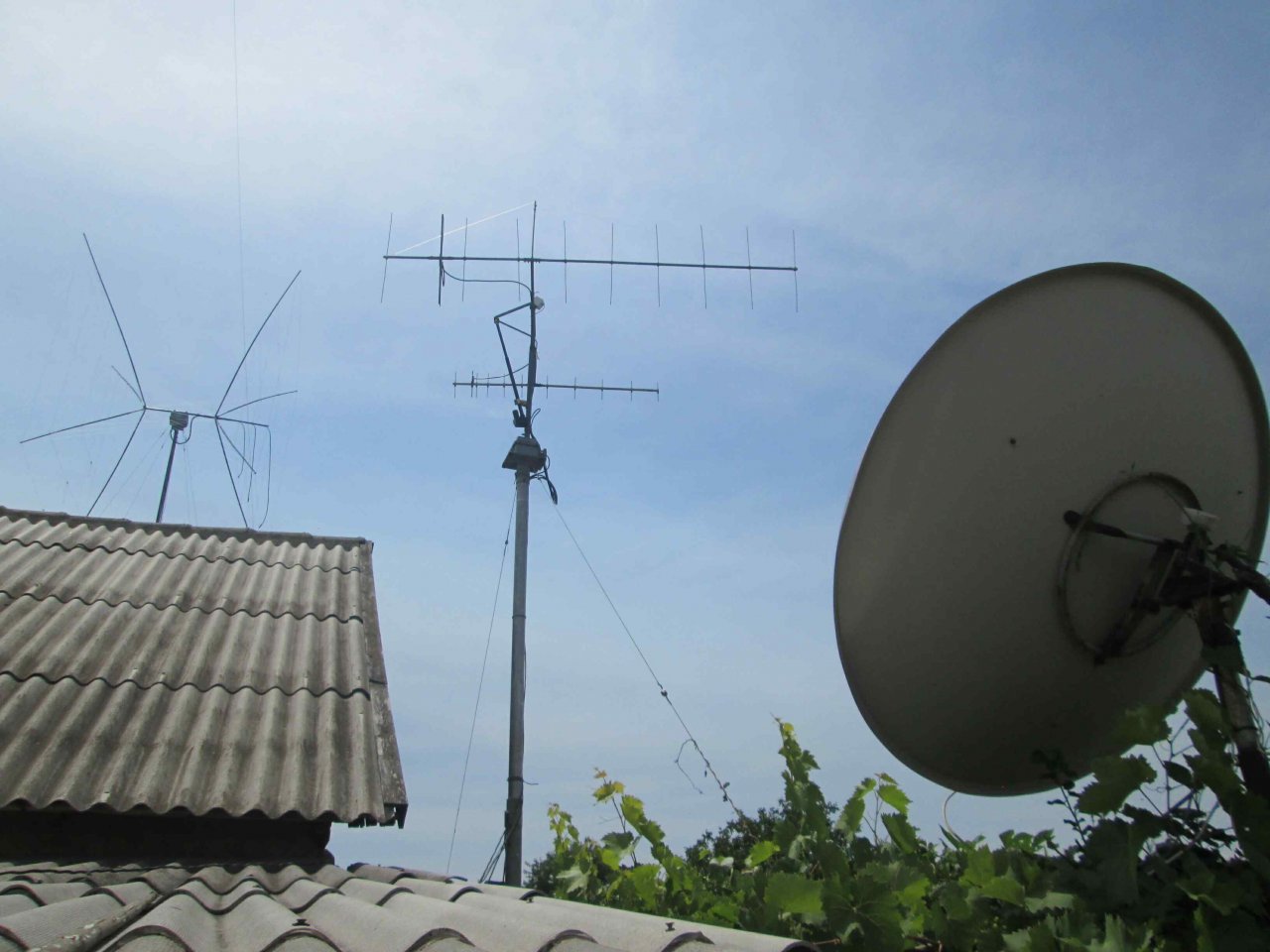

        Основная часть конструкции надеюсь понятна из прилагаемых фото.

Здесь небольшое видео : https://youtu.be/QUKKRbU_pyU



      Если кого-то заинтересовала конструкция и появятся вопросы – буду рад помочь…

                        73! de UX0FF
