   Очередной обмен опытом по обустройству антенны поворотом по элевации.

   После нескольких десятков лунных связей на 6 м пришел к мысли   дополнить  поворотом по элевации  свои  9-ть «квадратов».

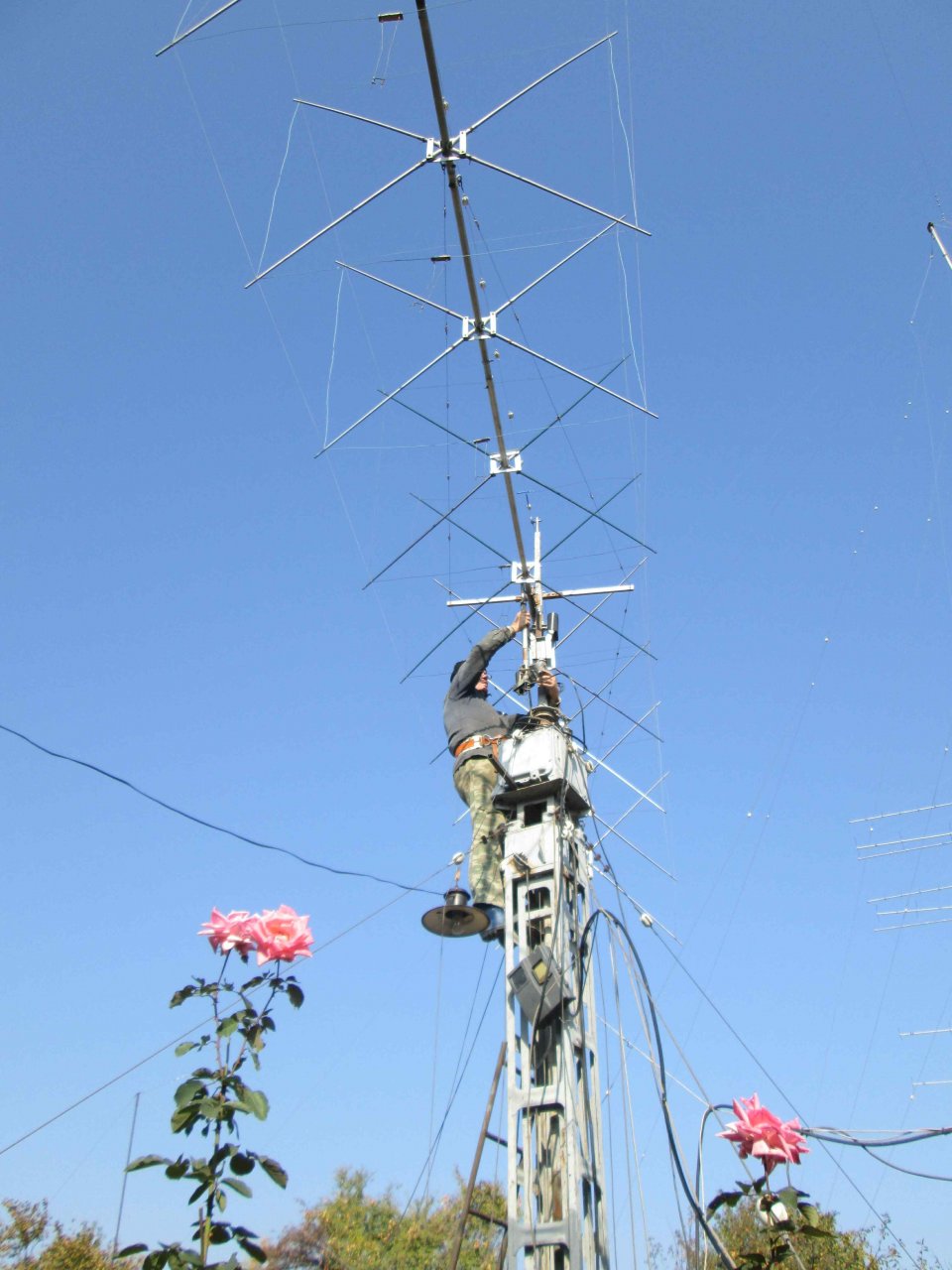

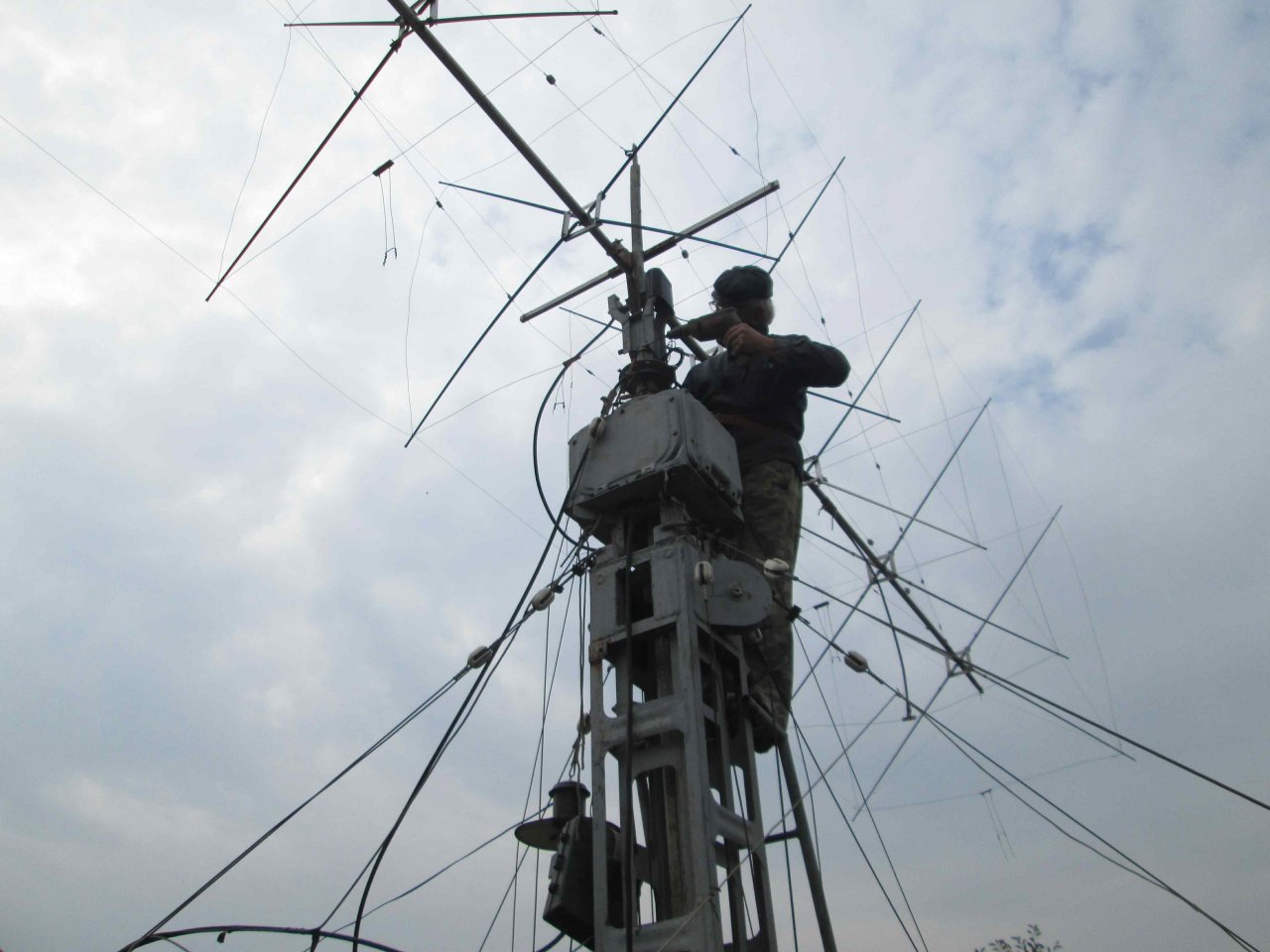

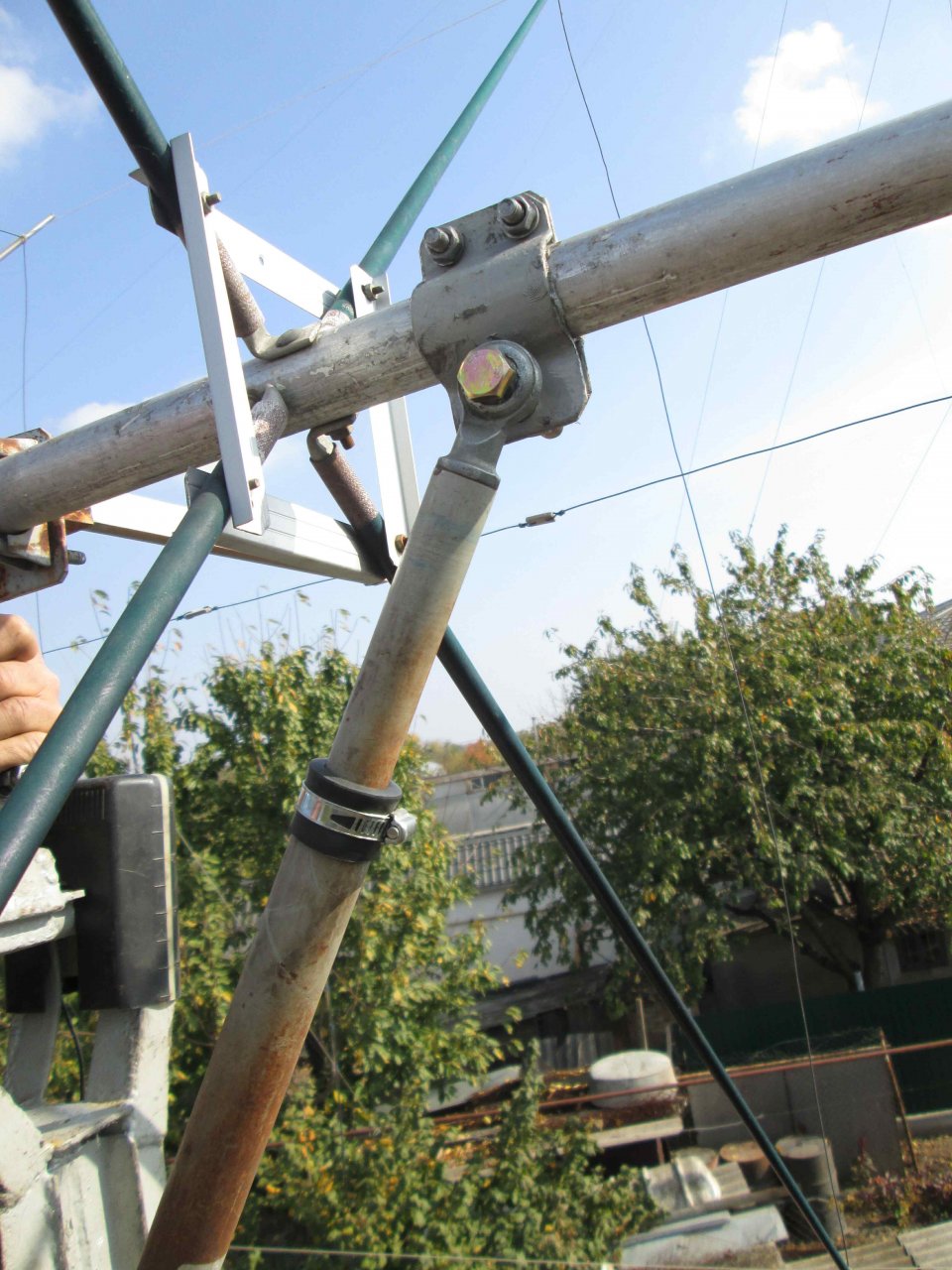

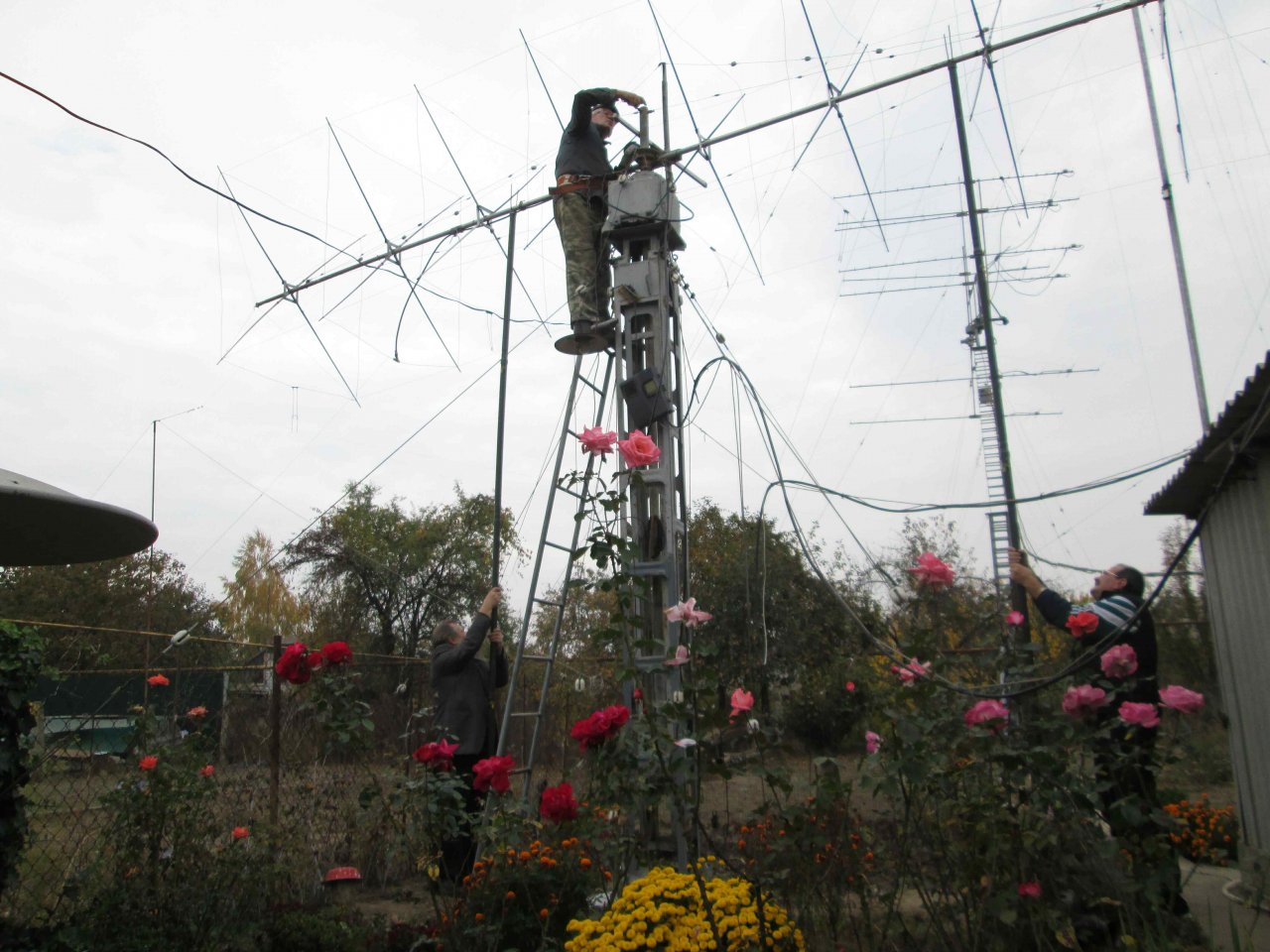

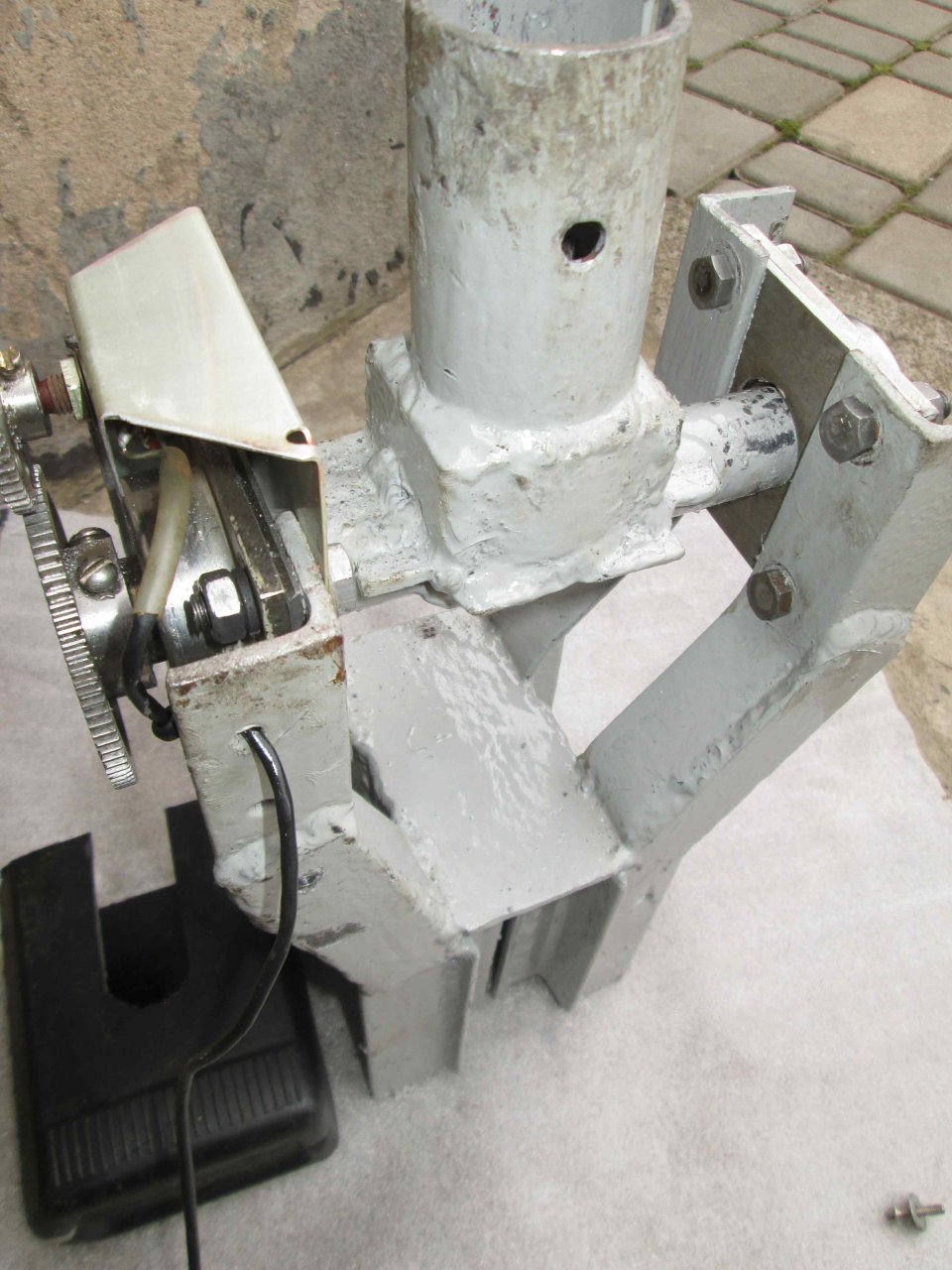

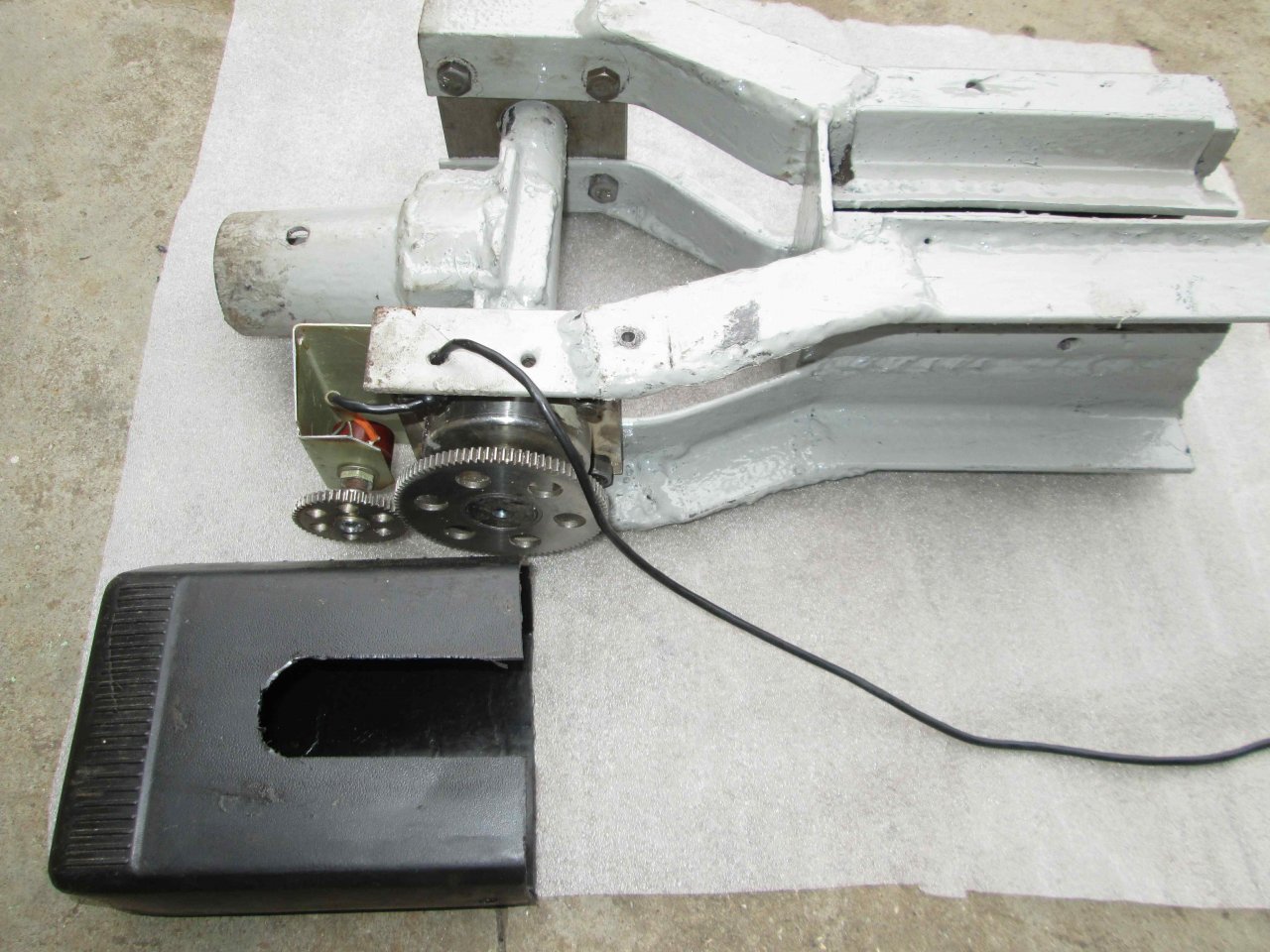

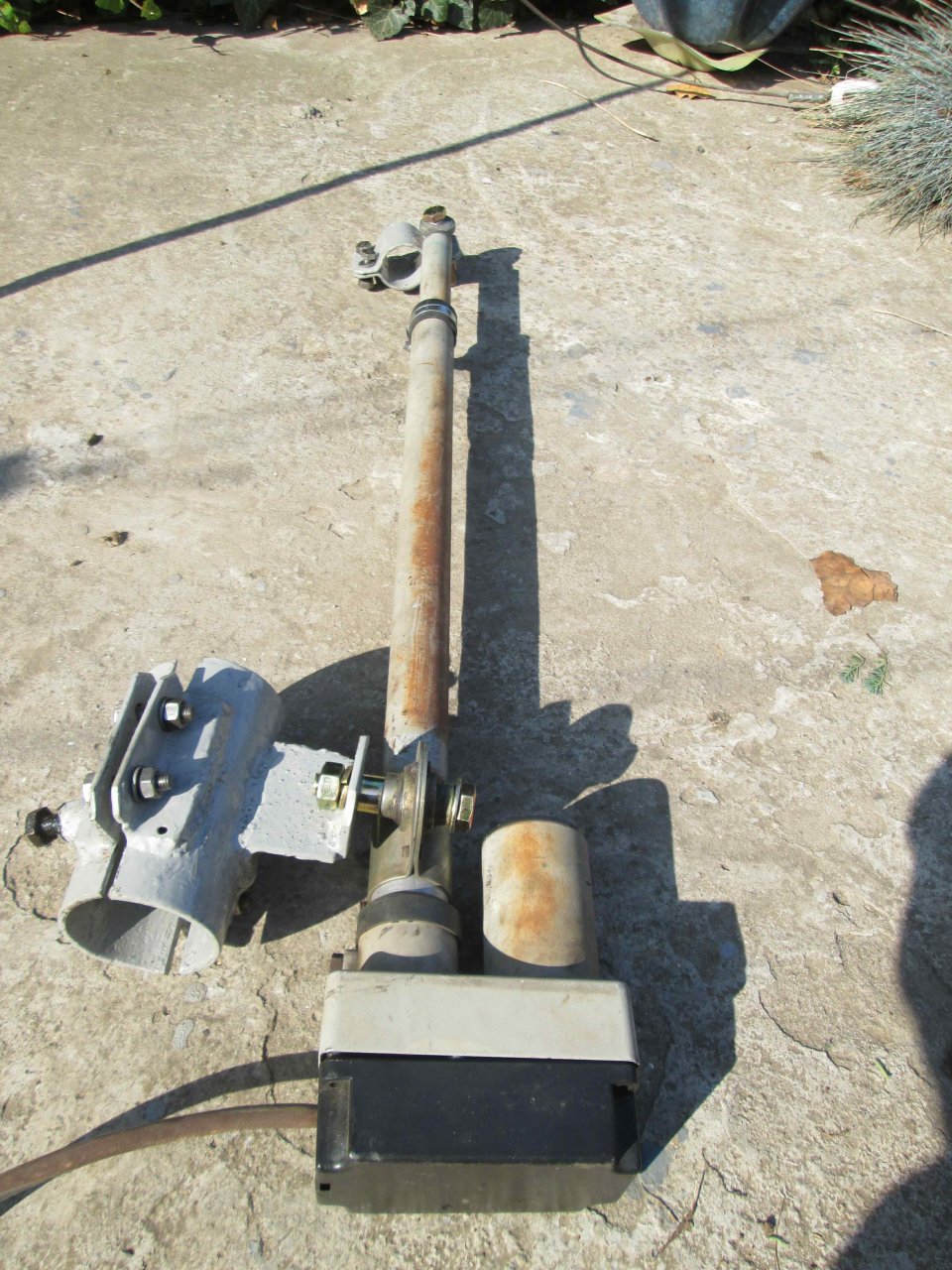

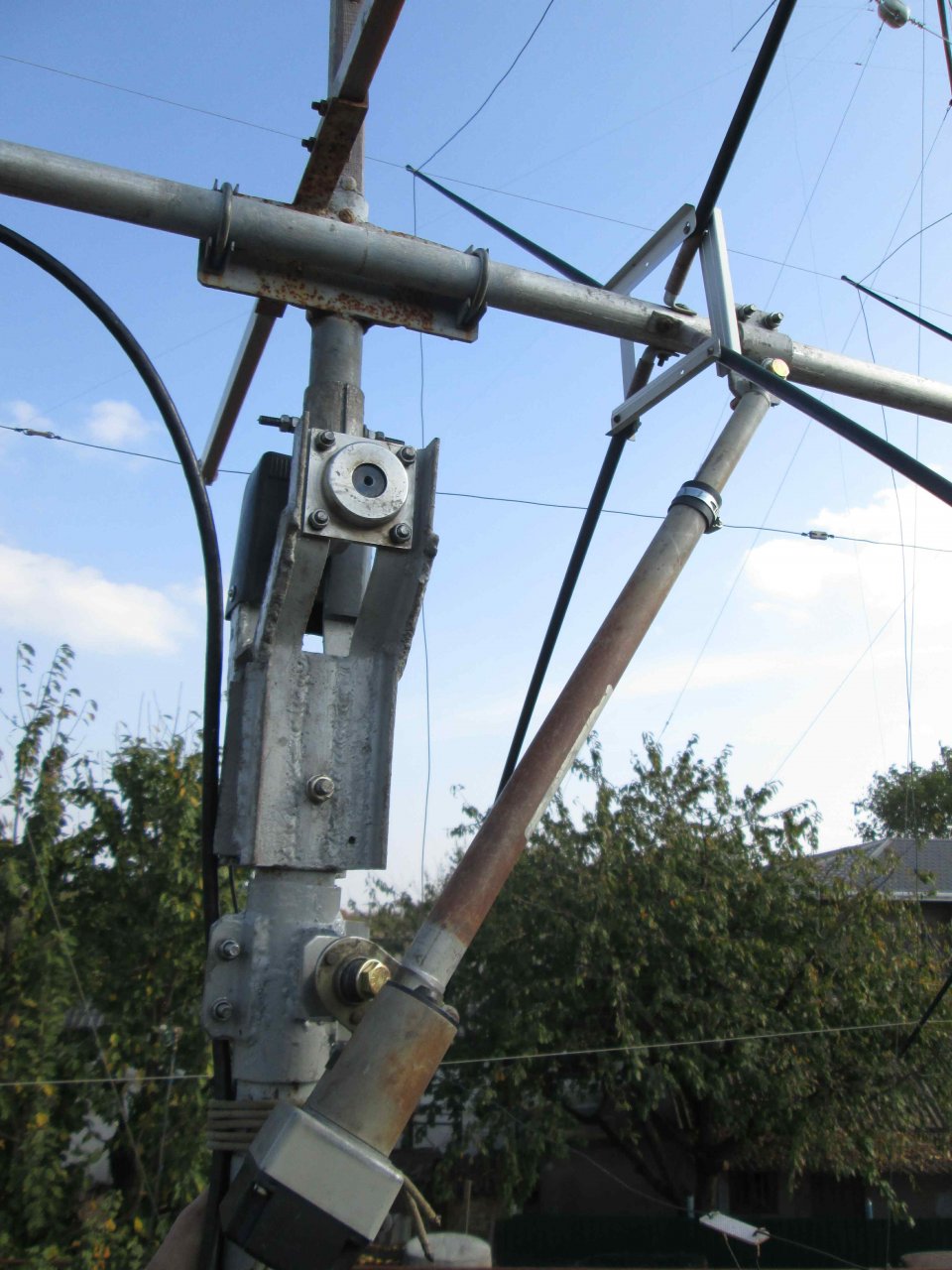

За пару лет уровень QRM от всех окружающих источников достиг того предела,когда прием  в приземном лепестке  стал просто невозможен. Однако январский  ураган, с последующим восстановлением всего им поломанного, надолго  отодвинул эту идею  …  А впечатление от того,  как тогда трепало эти «квадраты» предопределило  необходимость запаса прочности самой конструкции.   Задача была вписаться в уже имеющуюся конструкцию.  А она создавалась без малейшей мысли когда-то добавить возможность поворота и по вертикали … Напомню – 10 м траверса самих «квадратов» воткнута в 2-х дюймовую трубу, выдвигающуюся через редуктор. В основу конструкции узла поворота по элевации  лег  вал с подшипниками . И -24-х дюймовый актюатор от спутникового ТВ.  За неделю были проделаны много токарных, слесарных  и сварочных работ.  В итоге – антенну с помощью Виталия UT3FW, Виктора UT1FR и Виталия US5FDN с использованием подпорок из труб  подняли над мачтой.  После подгонки  турбинкой и сверления на самой мачте, антенна была установлена в подготовленный  узел поворота .

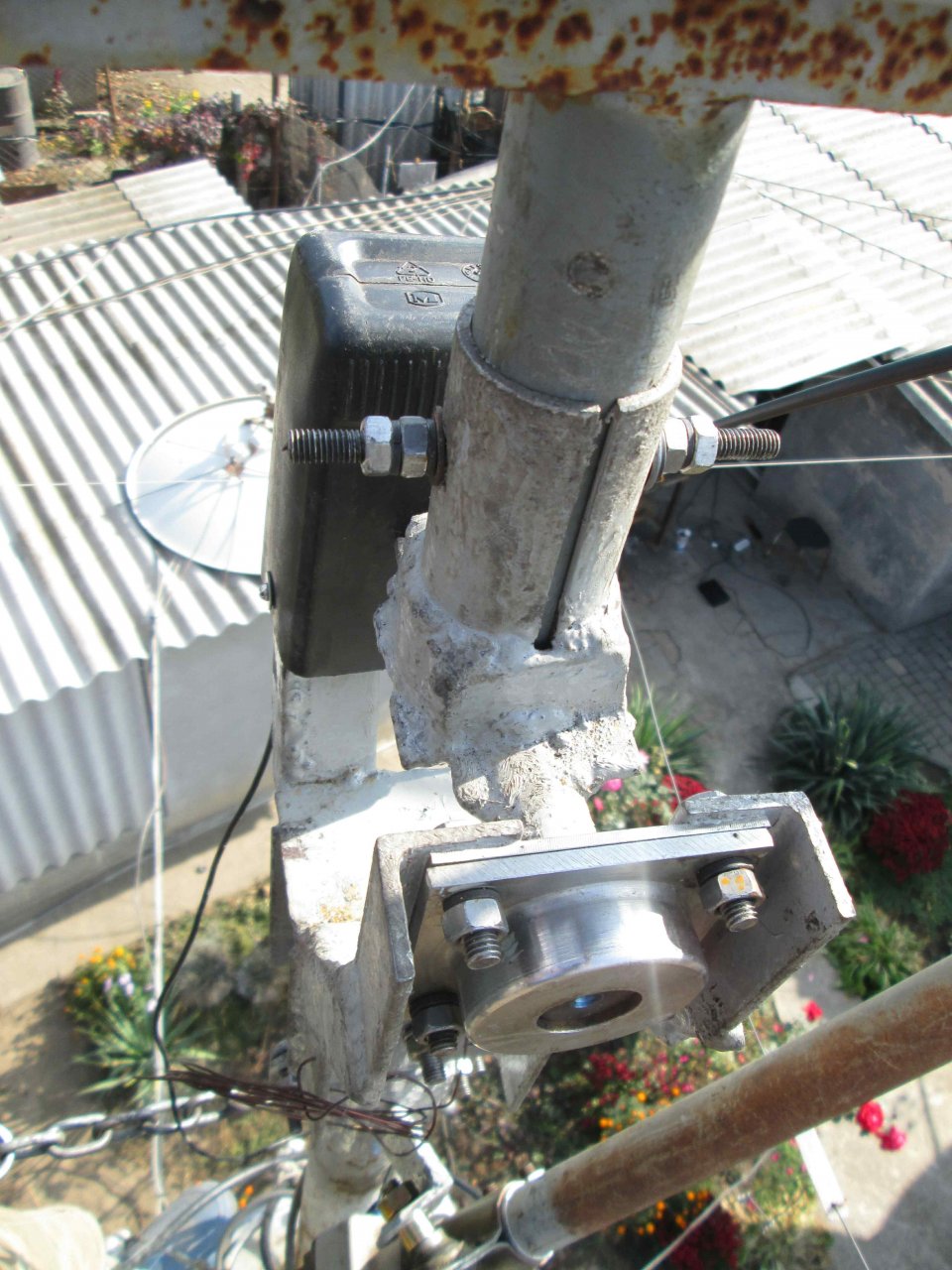

         Для индикации угла подъема используется  переменный  резистор и цифровой тестер.

Надеюсь подборка фотографий позволит понять  весь процесс и саму конструкцию .

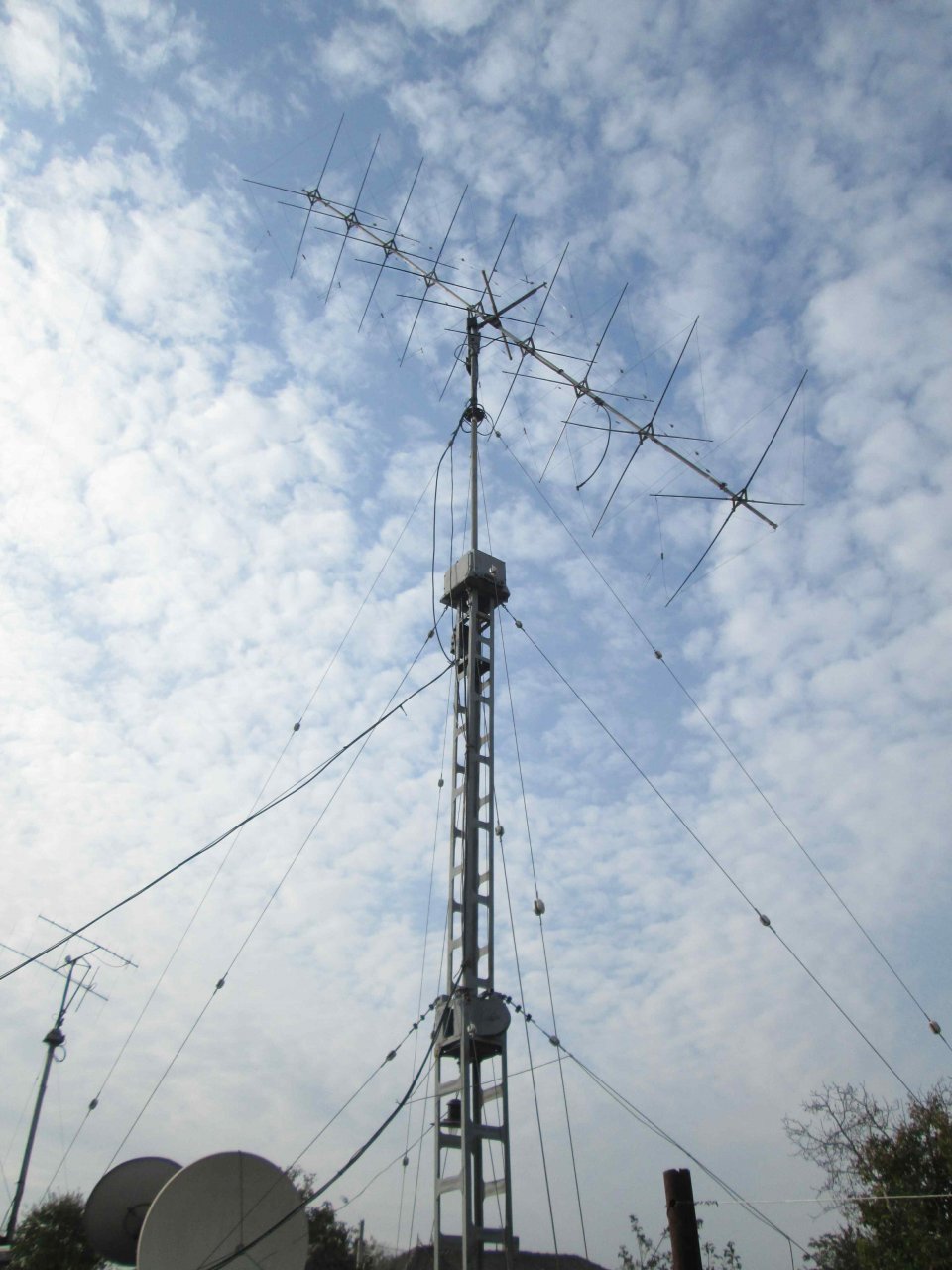

В итоге – появилась возможность поднимать антенну по элевации  до 50 градусов. Надеюсь что , шансы работать через Луну на 6 м., даже с этой одной антенной,  теперь станут выше .

       Если у кого  возникнут вопросы  - буду  рад  поделиться накопленным опытом ….

                    73! de UX0FF
